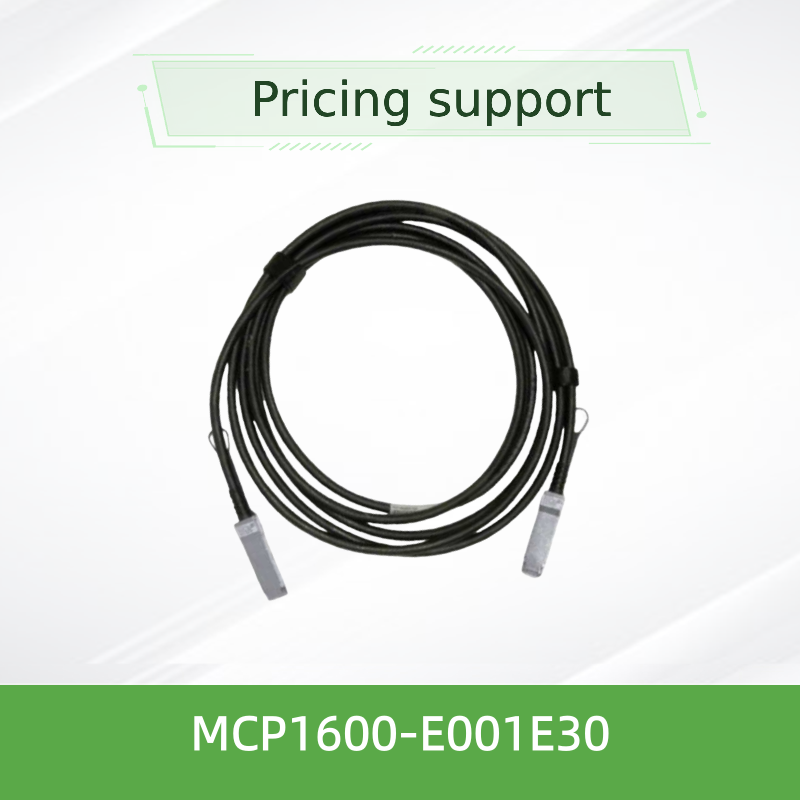

Cáp đồng 100G QSFP28 nối trực tiếp cho bộ chuyển mạch Mellanox MCP1600-E001E30 1m
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP1600-E001E30 |
| Tài liệu: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | Chiều dài cáp: | 3 mét |
| Tên: | Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG | Từ khóa: | Cáp Mellanox DAC |
| Làm nổi bật: | Cáp DAC 100G QSFP28 cho Mellanox,Mellanox chuyển đổi tương thích cáp QSFP28,1m cáp đồng nối trực tiếp QSFP28 |
||
Mô tả sản phẩm
Cáp NVIDIA Mellanox QSFP28 DAC 100Gb/s
Cáp Đồng Kết Nối Trực Tiếp QSFP28 100G MCP1600-E001E30 - DAC Thụ Động cho InfiniBand EDR & 100GbE – 1m, 30AWG, LSZH
Tổng quan sản phẩm
NVIDIA Mellanox MCP1600-E001E30 là một cáp đồng thụ động QSFP28 cung cấp băng thông tổng hợp 100Gb/s qua bốn cặp đồng tốc độ cao, mỗi cặp hoạt động ở tốc độ 25Gb/s. Nó hoàn toàn tuân thủ các tiêu chuẩn SFF-8665 và SFF-8636, hỗ trợ lắp đặt nóng (hot-pluggable) và quản lý I²C với EEPROM tích hợp để nhận dạng sản phẩm. Với mức tiêu thụ điện năng điển hình chỉ 0,1W, nó mang đến một giải pháp cực kỳ tiết kiệm năng lượng và hiệu quả về chi phí cho các kết nối tầm ngắn (lên đến 5m) trong môi trường InfiniBand EDR và 100GbE.
Tính năng chính
- Tốc độ dữ liệu: Lên đến 100Gb/s (4* 25Gb/s NRZ)
- Hỗ trợ giao thức: InfiniBand EDR, 100GbE
- Công suất cực thấp: Tiêu thụ 0,1W điển hình
- Có thể cắm nóng: Yếu tố hình thức QSFP28, tuân thủ SFF-8665
- Quản lý: Giao diện I²C SFF-8636 với EEPROM
- Tỷ lệ lỗi bit: Tốt hơn 1E-15 với hệ thống Mellanox
- Vỏ cáp: LSZH (Low Smoke Zero Halogen), màu đen
- Tuân thủ: RoHS, PCB LF/HF
Công nghệ & Thiết kế
MCP1600-E001E30 sử dụng bốn cặp đồng xoắn kép được che chắn, mỗi cặp được thiết kế để hỗ trợ tín hiệu NRZ 25Gb/s với tính toàn vẹn tín hiệu tuyệt vời. Cáp có tiết diện 30AWG để tối đa hóa tính linh hoạt trong không gian chật hẹp, với đường kính ngoài 7,1mm. Vỏ LSZH đảm bảo phát thải khói thấp và không halogen khi có hỏa hoạn, làm cho nó lý tưởng cho môi trường trung tâm dữ liệu với các yêu cầu an toàn nghiêm ngặt. Mỗi cáp được kiểm tra tại nhà máy để đảm bảo hiệu suất và độ bền tốt nhất ngay từ đầu.
Triển khai điển hình
- Mạng InfiniBand EDR: Kết nối các switch với máy chủ và lưu trữ trong các cụm HPC
- Tổng hợp 100GbE: Kết nối tầm ngắn giữa các switch đầu rack và máy chủ
- Kết nối trung tâm dữ liệu: Kết nối hiệu quả về chi phí trong các rack hoặc giữa các rack liền kề (≤5m)
- Các cụm đào tạo AI/ML: Kết nối độ trễ thấp, băng thông cao cho các hệ thống dựa trên GPU
Khả năng tương thích
Switch: NVIDIA Mellanox Quantum, dòng Spectrum và các switch trang bị QSFP28 khác hỗ trợ 100G InfiniBand hoặc Ethernet.
Adapter / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 với cổng QSFP28.
Giao thức: InfiniBand EDR (100G) và 100GbE (IEEE 802.3bj).
Khả năng tương thích phụ thuộc vào hệ thống; tham khảo báo cáo chứng nhận sản phẩm cấp hệ thống để biết các cấu hình đã được xác thực.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại sản phẩm | Cáp Đồng Kết Nối Trực Tiếp Thụ Động (DAC), QSFP28 |
| Tốc độ dữ liệu | 100Gb/s (4* 25Gb/s NRZ) |
| Tiết diện dây | 30 AWG |
| Đường kính cáp | 7,1 ± 0,35 mm |
| Bán kính uốn tối thiểu (Đơn) | 35,5 mm |
| Bán kính uốn tối thiểu (Lặp lại/Lắp ráp) | 71 mm |
| Dung sai chiều dài | ±25 mm |
| Điện áp cung cấp | 3,3V (3,135V – 3,465V) |
| Tiêu thụ điện năng | 0,1W điển hình |
| Trở kháng đặc trưng | 100Ω (phạm vi 90–110Ω) |
| Độ trễ truyền | 4,5 ns/m (mang tính thông tin) |
| Nhiệt độ vỏ hoạt động | 0 °C đến 70 °C |
| Nhiệt độ lưu trữ | −40 °C đến 85 °C |
| Độ ẩm tương đối (Hoạt động) | 5% – 85% |
| Tỷ lệ lỗi bit (BER) | < 1E-15 với hệ thống Mellanox |
| Chất liệu vỏ cáp | LSZH (Low Smoke Zero Halogen), Đen |
| Loại đầu nối | QSFP28 (tuân thủ SFF-8665) |
| Giao diện quản lý | I²C (SFF-8636) với EEPROM |
| Tuân thủ | RoHS, PCB LF/HF |
| Chiều dài (E001E30) | 1 mét |
Hướng dẫn lựa chọn
| Mã đặt hàng | Mô tả | Chiều dài | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | DAC QSFP28 100G, IB EDR | 0,5 m | 30 |
| MCP1600-E001E30 | DAC QSFP28 100G, IB EDR | 1,0 m | 30 |
| MCP1600-E01AE30 | DAC QSFP28 100G, IB EDR | 1,5 m | 30 |
| MCP1600-E002E30 | DAC QSFP28 100G, IB EDR | 2,0 m | 30 |
| MCP1600-E02AE26 | DAC QSFP28 100G, IB EDR | 2,5 m | 26 |
| MCP1600-E003E26 | DAC QSFP28 100G, IB EDR | 3,0 m | 26 |
| MCP1600-E004E26 | DAC QSFP28 100G, IB EDR | 4,0 m | 26 |
| MCP1600-E005E26 | DAC QSFP28 100G, IB EDR | 5,0 m | 26 |
Lưu ý: Đối với chiều dài vượt quá 5m, vui lòng liên hệ với đội ngũ bán hàng của chúng tôi để biết các tùy chọn cáp quang chủ động (AOC).
Ưu điểm
- Hiệu quả chi phí: Chi phí thấp hơn đáng kể so với bộ thu phát quang cho các kết nối tầm ngắn
- Công suất cực thấp: Mức tiêu thụ 0,1W giúp giảm ngân sách năng lượng tổng thể của trung tâm dữ liệu
- Độ trễ thấp: Đồng thụ động cung cấp độ trễ truyền tối thiểu (4,5 ns/m)
- Hiệu suất đáng tin cậy: BER tốt hơn 1E-15 với hệ thống Mellanox
- Triển khai dễ dàng: Yếu tố hình thức QSFP28 có thể cắm nóng với lẫy kéo đẩy
Dịch vụ & Hỗ trợ
Là đối tác được ủy quyền của NVIDIA Mellanox, Hong Kong Starsurge Group cung cấp:
- Tư vấn trước bán hàng kỹ thuật cho thiết kế mạng InfiniBand và Ethernet
- Logistics toàn cầu với theo dõi thời gian thực và hỗ trợ thông quan
- Bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế bộ phận
- Tư vấn firmware/khả năng tương thích cho các nền tảng switch và adapter NVIDIA
- Hỗ trợ đa ngôn ngữ (tiếng Anh, tiếng Quan Thoại, tiếng Quảng Đông) qua email hoặc điện thoại
Câu hỏi thường gặp
H: Sự khác biệt giữa DAC và AOC là gì?
A: DAC (Cáp Đồng Kết Nối Trực Tiếp) sử dụng các cặp đồng thụ động cho các kết nối tầm ngắn (lên đến 5m), trong khi AOC (Cáp Quang Chủ Động) sử dụng cáp quang với bộ thu phát tích hợp cho khoảng cách xa hơn (lên đến 100m). DAC có hiệu quả chi phí hơn cho các kết nối ngắn.
H: Tôi có thể sử dụng cáp này với cổng 40G hoặc 25G không?
A: Cáp được tối ưu hóa cho hoạt động 100G (4*25G). Nó có thể không tương thích với các cổng chỉ 40G hoặc 25G nếu không có cấu hình làn phù hợp.
H: Bán kính uốn tối thiểu của cáp này là bao nhiêu?
A: Bán kính uốn đơn là 35,5 mm. Đối với các lần uốn lặp lại hoặc lắp ráp, bán kính tối thiểu là 71 mm.
H: Cáp có thể cắm nóng không?
A: Có, nó hoàn toàn có thể cắm nóng và hỗ trợ cắm/rút khi đang hoạt động mà không cần tắt nguồn hệ thống chủ.
H: Bảo hành được cung cấp là gì?
A: Cáp DAC Mellanox LinkX bao gồm bảo hành phần cứng giới hạn 1 năm cho việc sửa chữa hoặc thay thế bộ phận.
Lưu ý khi xử lý
- Giữ nắp bảo vệ trên đầu nối cho đến khi lắp đặt để tránh nhiễm bẩn
- Tránh uốn cáp chặt hơn bán kính uốn tối thiểu quy định (35,5 mm đơn, 71 mm lặp lại)
- Không kéo đầu nối; sử dụng dây kéo hoặc lẫy để cắm/rút
- Tuân thủ các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình lắp đặt và xử lý
- Đảm bảo cáp không bị căng quá mức hoặc bị ép
Về Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited là nhà cung cấp các giải pháp phần cứng mạng, dịch vụ CNTT và tích hợp hệ thống dựa trên công nghệ. Kể từ năm 2008, chúng tôi đã phục vụ khách hàng trên toàn thế giới với các thiết bị mạng bao gồm switch, card mạng, điểm truy cập không dây, bộ điều khiển, cáp và module quang. Các đội ngũ bán hàng và kỹ thuật giàu kinh nghiệm của chúng tôi hỗ trợ nhiều ngành công nghiệp khác nhau như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Chúng tôi cung cấp các giải pháp tùy chỉnh, logistics toàn cầu và hỗ trợ đa ngôn ngữ – tất cả đều dựa trên cam kết đặt khách hàng lên hàng đầu về độ tin cậy, hiệu suất và khả năng mở rộng.
Thông tin chính
Mã sản phẩm: MCP1600-E001E30
Yếu tố hình thức: QSFP28 (SFF-8665)
Tốc độ dữ liệu: 100Gb/s (4*25G NRZ)
Chiều dài: 1,0 m
Tiết diện dây: 30 AWG
Giao thức: InfiniBand EDR, 100GbE
Nguồn: 0,1W điển hình
Vỏ cáp: LSZH, Đen
Ma trận tương thích
| Loại thiết bị | Nền tảng được hỗ trợ |
|---|---|
| Switch InfiniBand | NVIDIA Mellanox Quantum, dòng SB7800, SB7900 |
| Switch Ethernet | NVIDIA Mellanox Spectrum dòng SN2000, SN3000, SN4000 |
| Adapter / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Bên thứ ba | Switch trang bị QSFP28 hỗ trợ 100G (xác minh tuân thủ) |
Danh sách kiểm tra người mua
- Xác nhận cổng switch/adapter của bạn hỗ trợ QSFP28 và 100G NRZ
- Xác minh chiều dài cáp yêu cầu (E001E30 = 1,0m)
- Đảm bảo hệ thống của bạn hỗ trợ giao thức yêu cầu (InfiniBand EDR hoặc 100GbE)
- Kiểm tra xem tiết diện cáp (30 AWG) có đáp ứng yêu cầu định tuyến cơ học của bạn không
- Xem lại báo cáo chứng nhận cấp hệ thống cho các cấu hình đã được xác thực
