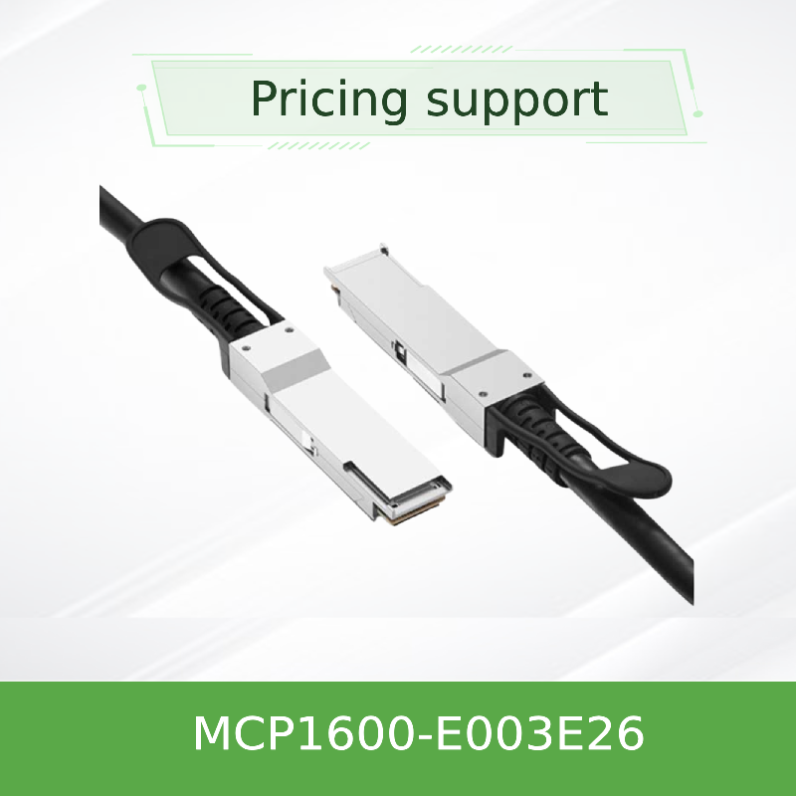

Cáp đồng thụ động InfiniBand EDR DAC QSFP28 100G NVIDIA Mellanox MCP1600-E003E26

Thông tin chi tiết sản phẩm:

Hàng hiệu: Mellanox
Số mô hình: MCP1600-E003E26
Tài liệu: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiate
chi tiết đóng gói: hộp bên ngoài
Thời gian giao hàng: Dựa trên hàng tồn kho
Điều khoản thanh toán: T/T
Khả năng cung cấp: Cung cấp theo dự án/đợt
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Bảo hành: 1 năm Tên: Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG
Chiều dài cáp: 3 mét Từ khóa: Cáp Mellanox DAC
Tình trạng: Mới và nguyên bản Kiểu: Mellanox AOC Cáp
sẵn có: Cổ phần Công nghệ: Infiniband
Làm nổi bật:

Cáp DAC QSFP28 100G NVIDIA Mellanox

,

Cáp đồng thụ động InfiniBand EDR

,

Cáp 100G Mellanox MCP1600-E003E26

Mô tả sản phẩm

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Cáp đồng thụ động
NVIDIA Mellanox QSFP28 DAC 100Gb / s DAC thụ động cho InfiniBand EDR & 100GbE - 3m, 26AWG, LSZH
Yêu cầu báo giá Tải xuống Bảng dữ liệu
Tổng quan sản phẩm
CácNVIDIA Mellanox MCP1600-E003E26là cáp đồng QSFP28 thụ động cung cấp băng thông tổng cộng 100Gb/s trên bốn cặp đồng tốc độ cao, mỗi cặp hoạt động ở tốc độ 25Gb/s. Nó hoàn toàn phù hợp với các tiêu chuẩn SFF‐8665 và SFF‐8636,hỗ trợ cài đặt cắm nóng và quản lý I2C với EEPROM tích hợp để xác định sản phẩmVới mức tiêu thụ năng lượng điển hình chỉ 0,1W, nó cung cấp một giải pháp cực kỳ hiệu quả về năng lượng, hiệu quả về chi phí cho các liên kết tầm ngắn (lên đến 5m) trong môi trường InfiniBand EDR và 100GbE.
Các đặc điểm chính
  • Tỷ lệ dữ liệu:Tối đa 100Gb/s (4 × 25Gb/s NRZ)
  • Hỗ trợ giao thức:InfiniBand EDR, 100GbE
  • Năng lượng cực thấp:0.1W tiêu thụ thông thường
  • Có thể cắm nóng:Các yếu tố hình thức QSFP28, phù hợp với SFF‐8665
  • Quản lý:Giao diện SFF‐8636 I2C với EEPROM
  • Tỷ lệ lỗi bit:Tốt hơn 1E-15 với hệ thống Mellanox
  • Jacket:LSZH (Low Smoke Zero Halogen), màu đen
  • Tuân thủ:RoHS, PCB LF/HF
Công nghệ & Thiết kế
MCP1600‐E003E26 sử dụng bốn cặp đồng hai trục được bảo vệ, mỗi cặp được thiết kế để hỗ trợ tín hiệu NRZ 25Gb / s với tính toàn vẹn tín hiệu xuất sắc.Cáp có một thước đo 26AWG cho sự cân bằng tối ưu giữa phạm vi và tính linh hoạtChiếc áo khoác LSZH đảm bảo khói thấp và không phát thải halogen trong trường hợp cháy, làm cho nó lý tưởng cho môi trường trung tâm dữ liệu với các yêu cầu an toàn nghiêm ngặt.Mỗi cáp được thử nghiệm tại nhà máy để đảm bảo hiệu suất và độ bền tốt nhất.
Các hoạt động đặc trưng
  • vải InfiniBand EDR:Kết nối các công tắc với máy chủ và lưu trữ trong các cụm HPC.
  • 100GbE tổng hợp:Các liên kết tầm ngắn giữa các bộ chuyển đổi hàng đầu và máy chủ.
  • Kết nối trung tâm dữ liệu:Các liên kết hiệu quả về chi phí trong rack hoặc giữa các rack liền kề (≤5m).
  • Các nhóm đào tạo AI/ML:Khả năng kết nối băng thông rộng, độ trễ thấp cho các hệ thống dựa trên GPU.
Khả năng tương thích
Chuyển đổi:NVIDIA Mellanox Quantum, loạt Spectrum và các bộ chuyển đổi QSFP28 khác hỗ trợ InfiniBand hoặc Ethernet 100G.
Bộ điều hợp / DPU:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 với cổng QSFP28.
Giao thức:InfiniBand EDR (100G) và 100GbE (IEEE 802.3bj).
Khả năng tương thích phụ thuộc vào hệ thống; tham khảo báo cáo trình độ sản phẩm cấp hệ thống cho các cấu hình đã được xác nhận.
Thông số kỹ thuật
Parameter Giá trị
Loại sản phẩm Cáp đồng nối trực tiếp thụ động (DAC), QSFP28
Tỷ lệ dữ liệu 100Gb/s (4 × 25Gb/s NRZ)
Đường đo dây 26 AWG
Chiều kính cáp 9.4 ± 0,4 mm
Phân tích uốn cong tối thiểu (đơn lẻ) 47 mm
Phân tích uốn cong tối thiểu (lặp lại / lắp ráp) 94 mm
Sự dung nạp về chiều dài ±50 mm
Điện áp cung cấp 3.3V (3.135V - 3.465V)
Tiêu thụ năng lượng 0.1W điển hình
Khả năng cản đặc trưng 100Ω (phạm vi 90-110Ω)
Sự chậm phát triển 4.5 ns/m (thông tin)
Nhiệt độ khoang hoạt động 0 °C đến 70 °C
Nhiệt độ lưu trữ -40 °C đến 85 °C
Độ ẩm tương đối (hoạt động) 5% - 85%
Tỷ lệ lỗi bit (BER) < 1E-15 với hệ thống Mellanox
Vật liệu áo khoác LSZH (Low Smoke Zero Halogen), Màu đen
Loại kết nối QSFP28 (hợp với SFF-8665)
Giao diện quản lý I2C (SFF‐8636) với EEPROM
Tuân thủ RoHS, PCB LF/HF
Chiều dài (E003E26) 3 mét
Hướng dẫn lựa chọn
Số phần đặt hàng Mô tả Chiều dài AWG
MCP1600‐E00AE30 100G QSFP28 DAC, IB EDR 0.5 m 30
MCP1600-E001E30 100G QSFP28 DAC, IB EDR 1.0 m 30
MCP1600‐E01AE30 100G QSFP28 DAC, IB EDR 1.5 m 30
MCP1600‐E002E30 100G QSFP28 DAC, IB EDR 2.0 m 30
MCP1600‐E02AE26 100G QSFP28 DAC, IB EDR 2.5 m 26
MCP1600‐E003E26 100G QSFP28 DAC, IB EDR 3.0 m 26
MCP1600‐E004E26 100G QSFP28 DAC, IB EDR 4.0 m 26
MCP1600‐E005E26 100G QSFP28 DAC, IB EDR 5.0 m 26
Lưu ý: Đối với chiều dài vượt quá 5m, vui lòng liên hệ với nhóm bán hàng của chúng tôi để lựa chọn cáp quang hoạt động (AOC).
Ưu điểm
  • Hiệu quả về chi phí:Chi phí thấp hơn đáng kể so với máy thu quang cho các liên kết tầm ngắn.
  • Năng lượng cực thấp:0.1W tiêu thụ giảm ngân sách điện trung tâm dữ liệu tổng thể.
  • Tốc độ trễ thấp:Đồng thụ động cung cấp độ trễ lan truyền tối thiểu (4,5 ns / m).
  • Hiệu suất đáng tin cậy:BER tốt hơn 1E-15 với hệ thống Mellanox.
  • Dễ dàng triển khai:Các yếu tố hình thức QSFP28 có thể cắm nóng với khóa kéo đẩy.
Dịch vụ & Hỗ trợ
Là một đối tác được ủy quyền của NVIDIA Mellanox, Tập đoàn Starsurge Hồng Kông cung cấp:
  • Tư vấn kỹ thuật trước bán hàng cho thiết kế InfiniBand và Ethernet fabric.
  • Logistics toàn cầu với theo dõi thời gian thực và hỗ trợ thông quan.
  • Bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế các bộ phận.
  • Tư vấn firmware / tương thích cho các nền tảng chuyển mạch và bộ điều hợp NVIDIA.
  • Hỗ trợ đa ngôn ngữ (tiếng Anh, tiếng Trung, tiếng Quảng Đông) qua email hoặc điện thoại.
Câu hỏi thường gặp
Q: Sự khác biệt giữa DAC và AOC là gì?
A: DAC (Direct Attach Copper Cable) sử dụng cặp đồng thụ động cho các liên kết tầm ngắn (lên đến 5m),trong khi AOC (Active Optical Cable) sử dụng sợi quang với bộ thu nhập tích hợp cho khoảng cách dài hơn (lên đến 100m)DAC hiệu quả hơn về chi phí cho các liên kết ngắn.
Q: Tôi có thể sử dụng cáp này với cổng 40G hoặc 25G không?
A: Cáp được tối ưu hóa cho hoạt động 100G (4 × 25G). Nó có thể không tương thích với các cổng 40G hoặc 25G nếu không có cấu hình làn đường thích hợp.
Hỏi: Khoang uốn cong tối thiểu cho cáp này là bao nhiêu?
A: bán kính uốn cong đơn là 47 mm. Đối với uốn cong lặp đi lặp lại hoặc tập hợp, bán kính tối thiểu là 94 mm.
Hỏi: Cáp có thể cắm nóng không?
A: Có, nó hoàn toàn có thể cắm nóng và hỗ trợ chèn / tháo trực tiếp mà không cần tắt hệ thống chủ.
Q: Bảo hành nào được cung cấp?
A: Mellanox LinkX DAC bao gồm bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế các bộ phận.
Các biện pháp phòng ngừa khi sử dụng
  • Giữ các nắp bụi bảo vệ trên các đầu nối cho đến khi lắp đặt để ngăn ngừa ô nhiễm.
  • Tránh uốn cong cáp chặt hơn bán kính uốn cong tối thiểu được chỉ định (47 mm đơn, 94 mm lặp lại).
  • Không kéo các thiết bị kết nối; sử dụng nút kéo hoặc khóa để chèn / tháo.
  • Theo dõi các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình lắp đặt và xử lý.
  • Đảm bảo cáp không bị căng quá mức hoặc lực nghiền nát.
Về Tập đoàn Hong Kong Starsurge
Hong Kong Starsurge Group office and network hardware supply
Hồng Kông Starsurge Group Co., Limitedlà một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.Các điểm truy cập không dây, bộ điều khiển, cáp và mô-đun quang học. đội bán hàng và kỹ thuật có kinh nghiệm của chúng tôi hỗ trợ các ngành công nghiệp đa dạng như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp.Chúng tôi cung cấp các giải pháp tùy chỉnh, hậu cần toàn cầu và hỗ trợ đa ngôn ngữ - tất cả đều được xây dựng dựa trên cam kết khách hàng đầu tiên về độ tin cậy, hiệu suất và khả năng mở rộng.
Những sự thật chính
Số phần:MCP1600‐E003E26
Các yếu tố hình thức:QSFP28 (SFF-8665)
Tỷ lệ dữ liệu:100Gb/s (4×25G NRZ)
Chiều dài:3.0 m
Đường đo dây:26 AWG
Giao thức:InfiniBand EDR, 100GbE
Sức mạnh:0.1W điển hình
Jacket:LSZH, đen
Ma trận tương thích
Loại thiết bị Các nền tảng được hỗ trợ
InfiniBand Switch NVIDIA Mellanox Quantum, SB7800, SB7900 series
Chuyển đổi Ethernet NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 series
Bộ điều hợp / DPU ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3
Bên thứ ba Chuyển đổi được trang bị QSFP28 hỗ trợ 100G (kiểm tra sự phù hợp)
Danh sách kiểm tra người mua
  • Xác nhận cổng chuyển đổi / bộ điều chỉnh của bạn hỗ trợ QSFP28 và 100G NRZ.
  • Kiểm tra chiều dài cáp yêu cầu (E003E26 = 3,0m).
  • Đảm bảo hệ thống của bạn hỗ trợ giao thức yêu cầu (InfiniBand EDR hoặc 100GbE).
  • Kiểm tra xem đường kính cáp (26 AWG) có đáp ứng các yêu cầu định tuyến cơ học của bạn không.
  • Xem lại báo cáo trình độ hệ thống cho các cấu hình đã được xác nhận.
Sản phẩm liên quan
  • MCP1600‐E001E30 - 1m, 30 AWG biến thể
  • MCP1600‐E002E30 - 2m, 30 AWG biến thể
  • MCP1600‐E005E26 - 5m, 26 AWG biến thể
  • MFS1S00‐HxxxV - 200G QSFP56 AOC cho phạm vi dài hơn
  • MMA1Z00-NS400 - máy thu 400G QSFP112
