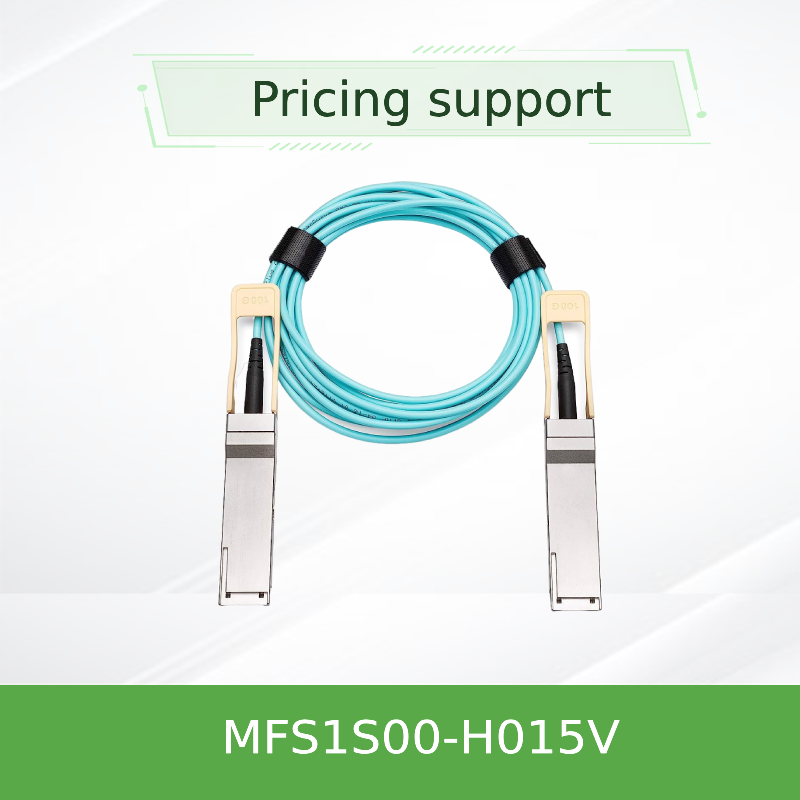

Cáp quang hoạt động 200G QSFP56 cho NVIDIA SN3700/SN4600 Switch MFS1S00-H015V

Thông tin chi tiết sản phẩm:

Hàng hiệu: Mellanox
Số mô hình: MFS1S00-H015V
Tài liệu: MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiate
chi tiết đóng gói: hộp bên ngoài
Thời gian giao hàng: Dựa trên hàng tồn kho
Điều khoản thanh toán: T/T
Khả năng cung cấp: Cung cấp theo dự án/đợt
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
sẵn có: Cổ phần Bảo hành: 1 năm
Tình trạng: Mới và nguyên bản Công nghệ: Infiniband
Kiểu: Mellanox AOC Cáp Chiều dài cáp: 15 mét
Người mẫu: MFS1S00-H015V
Làm nổi bật:

Cáp quang 200G QSFP56 cho chuyển mạch NVIDIA

,

Cáp quang hoạt động QSFP56 với bảo hành

,

Cáp quang tương thích NVIDIA SN3700 SN4600

Mô tả sản phẩm

Cáp quang chủ động 200G QSFP56 cho Switch NVIDIA SN3700/SN4600
NVIDIA MFS1S00-H015V là một cáp quang chủ động (AOC) QSFP56 hiệu suất cao 200Gb/s được thiết kế cho các kết nối tầm ngắn trong trung tâm dữ liệu. AOC sợi đa chế độ dựa trên VCSEL này hỗ trợ điều chế PAM4 4× 50Gb/s và cung cấp kết nối đáng tin cậy, tiết kiệm năng lượng cho các hệ thống InfiniBand HDR và Ethernet 200 Gigabit.
Tổng quan sản phẩm
NVIDIA MFS1S00-H015V là một cáp quang chủ động QSFP56 dựa trên VCSEL cung cấp băng thông tổng hợp 200Gb/s qua sợi đa chế độ. Nó tích hợp bốn bộ thu phát quang độc lập ở mỗi đầu, mỗi bộ hoạt động ở tốc độ lên tới 50Gb/s với điều chế PAM4. Tuân thủ đầy đủ các tiêu chuẩn SFF-8665 và SFF-8636, cáp này hỗ trợ lắp đặt nóng và quản lý I²C trong khi chỉ tiêu thụ 5.0W điện năng điển hình mỗi đầu khi bật tính năng định thời lại.
Các tính năng chính
  • Tốc độ dữ liệu: Lên đến 200Gb/s (4× 50Gb/s PAM4)
  • Hỗ trợ giao thức: InfiniBand HDR, 200GbE
  • Tầm xa: Lên đến 100m qua sợi đa chế độ
  • Công suất thấp: 5.0W điển hình mỗi đầu (có định thời lại)
  • Cắm nóng: Yếu tố hình thức QSFP56, tuân thủ SFF-8665
  • Quản lý: Giao diện I²C SFF-8636 với DDM
  • Có thể lập trình: Biên độ đầu ra Rx & tiền nhấn mạnh
  • Tuân thủ: RoHS, an toàn laser Loại 1
Công nghệ & Thiết kế
MFS1S00-H015V sử dụng công nghệ VCSEL (Laser phát xạ bề mặt khoang dọc) ở bước sóng 850nm kết hợp với sợi đa chế độ tốc độ cao. Mỗi làn có tính năng định thời lại độc lập cho cả đường truyền và nhận, cho phép tính toàn vẹn tín hiệu vượt trội. Cáp tích hợp giám sát chẩn đoán kỹ thuật số (DDM) để theo dõi thời gian thực công suất quang, nhiệt độ, điện áp và dòng điện phân cực, với khả năng cân bằng Tx và biên độ đầu ra Rx/tiền nhấn mạnh có thể lập trình để tinh chỉnh.
Triển khai điển hình
  • Mạng InfiniBand HDR: Kết nối switch với máy chủ và lưu trữ trong các cụm HPC
  • Tổng hợp 200GbE: Liên kết các switch SN3700 và SN4600 trong kiến trúc top-of-rack hoặc leaf-spine
  • Kết nối trung tâm dữ liệu: Các liên kết tầm ngắn (lên đến 100m) giữa các giá đỡ hoặc trong một hàng
  • Các cụm huấn luyện AI/ML: Kết nối băng thông cao, độ trễ thấp cho các hệ thống dựa trên GPU
Khả năng tương thích
Switch: NVIDIA Spectrum SN3700, dòng SN4600 và các switch trang bị QSFP56 khác hỗ trợ InfiniBand 200G hoặc Ethernet.
Bộ điều hợp / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 với cổng QSFP56.
Giao thức: InfiniBand HDR (100G/200G) và 200GbE (IEEE 802.3bs).
Khả năng tương thích phụ thuộc vào hệ thống; tham khảo báo cáo chứng nhận sản phẩm cấp hệ thống để biết các cấu hình đã được xác thực.
Thông số kỹ thuật
Thông số Giá trị
Loại sản phẩm Cáp quang chủ động (AOC), QSFP56
Tốc độ dữ liệu 200Gb/s (4× 50Gb/s PAM4)
Loại sợi Đa chế độ (MMF)
Bước sóng VCSEL 850nm
Tầm xa (OM3/OM4) Lên đến 100m
Điện áp nguồn 3.3V (3.135V - 3.465V)
Công suất tiêu thụ (mỗi đầu, có định thời lại) 5.0W điển hình
Nhiệt độ vỏ hoạt động 0 °C đến 70 °C
Nhiệt độ lưu trữ -40 °C đến 85 °C
Độ ẩm tương đối (Hoạt động) 5% - 85%
Loại đầu nối QSFP56 (tuân thủ SFF-8665)
Giao diện quản lý I²C (SFF-8636)
Chẩn đoán kỹ thuật số (DDM) Công suất Tx/Rx, nhiệt độ, điện áp, dòng điện phân cực
Quy định CB, cTUVus, CE, FCC Class A, ICES, RCM, VCCI, laser Loại 1
Chiều dài (H015V) 15 mét
Hướng dẫn lựa chọn
Số hiệu bộ phận đặt hàng Mô tả Chiều dài
MFS1S00-H003V AOC QSFP56 200G, IB HDR / 200GbE 3 m
MFS1S00-H005V AOC QSFP56 200G, IB HDR / 200GbE 5 m
MFS1S00-H010V AOC QSFP56 200G, IB HDR / 200GbE 10 m
MFS1S00-H015V AOC QSFP56 200G, IB HDR / 200GbE 15 m
MFS1S00-H020V AOC QSFP56 200G, IB HDR / 200GbE 20 m
MFS1S00-H030V AOC QSFP56 200G, IB HDR / 200GbE 30 m
MFS1S00-H050V AOC QSFP56 200G, IB HDR / 200GbE 50 m
MFS1S00-H100V AOC QSFP56 200G, IB HDR / 200GbE 100 m
Đối với các độ dài khác hoặc tùy chọn tùy chỉnh, vui lòng liên hệ với đội ngũ bán hàng của chúng tôi.
Ưu điểm
  • Tầm xa mở rộng: Dài hơn đáng kể so với DAC đồng thụ động, lên đến 100m
  • Tiêu thụ điện năng thấp: 5.0W mỗi đầu giảm ngân sách năng lượng tổng thể của trung tâm dữ liệu
  • Lựa chọn tốc độ linh hoạt: Hỗ trợ cả chế độ NRZ (EDR) và PAM4 (HDR) thông qua lựa chọn tốc độ
  • Tính toàn vẹn tín hiệu mạnh mẽ: Cân bằng và định thời lại có thể lập trình đảm bảo hiệu suất liên kết đáng tin cậy
  • Triển khai dễ dàng: Yếu tố hình thức QSFP56 cắm nóng với chốt kéo-thả
Dịch vụ & Hỗ trợ
Là đối tác được ủy quyền của NVIDIA Mellanox, Hong Kong Starsurge Group cung cấp:
  • Tư vấn tiền bán hàng kỹ thuật cho thiết kế mạng InfiniBand và Ethernet
  • Logistics toàn cầu với theo dõi thời gian thực và hỗ trợ thông quan
  • Bảo hành tiêu chuẩn 1 năm đối với lỗi sản xuất
  • Tư vấn tương thích firmware cho các nền tảng switch và bộ điều hợp NVIDIA
  • Hỗ trợ đa ngôn ngữ (tiếng Anh, tiếng Quan Thoại, tiếng Quảng Đông) qua email hoặc điện thoại
Câu hỏi thường gặp
H: Sự khác biệt giữa AOC và DAC là gì?
Đ: AOC (Cáp quang chủ động) sử dụng sợi quang với các bộ thu phát tích hợp để đạt được tầm xa hơn (lên đến 100m) so với DAC đồng thụ động (thường ≤5m), đồng thời cung cấp trọng lượng nhẹ hơn và khả năng chống nhiễu EMI tốt hơn.
H: Tôi có thể sử dụng cáp này với switch 100G hoặc 40G không?
Đ: Có, nó có thể hoạt động ở chế độ NRZ (25.78125 Gb/s) cho các ứng dụng 100G hoặc 40G, nhưng nó được tối ưu hóa cho PAM4 200G. Các thanh ghi lựa chọn tốc độ phải được cấu hình tương ứng.
H: Bán kính uốn của cáp này là bao nhiêu?
Đ: Bán kính uốn tối thiểu là 30 mm.
H: Cáp có cắm nóng được không?
Đ: Có, nó hoàn toàn có thể cắm nóng và hỗ trợ cắm/rút khi đang hoạt động mà không cần tắt nguồn hệ thống.
Biện pháp phòng ngừa khi xử lý
  • Giữ nắp đậy bụi bảo vệ trên đầu nối cho đến khi lắp đặt để tránh nhiễm bẩn
  • Sử dụng chất tẩy rửa đầu nối quang đã được phê duyệt trước khi kết nối để đảm bảo suy hao chèn thấp
  • Tránh uốn cong cáp chặt hơn bán kính uốn tối thiểu 30 mm
  • Quan sát các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình lắp đặt và xử lý
  • Không kéo vào đầu nối; sử dụng dây kéo hoặc chốt để cắm/rút
Giới thiệu về Hong Kong Starsurge Group
Hong Kong Starsurge Group office and network hardware supply
Hong Kong Starsurge Group Co., Limited là nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ. Kể từ năm 2008, chúng tôi đã phục vụ khách hàng trên toàn thế giới với các thiết bị mạng bao gồm switch, card mạng, điểm truy cập không dây, bộ điều khiển, cáp và mô-đun quang. Các đội ngũ bán hàng và kỹ thuật giàu kinh nghiệm của chúng tôi hỗ trợ nhiều ngành công nghiệp khác nhau như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Chúng tôi cung cấp các giải pháp tùy chỉnh, logistics toàn cầu và hỗ trợ đa ngôn ngữ - tất cả đều dựa trên cam kết đặt khách hàng lên hàng đầu về độ tin cậy, hiệu suất và khả năng mở rộng.
Thông tin chính
  • Số hiệu bộ phận: MFS1S00-H015V
  • Yếu tố hình thức: QSFP56 (SFF-8665)
  • Tốc độ dữ liệu: 200Gb/s (4×50G PAM4)
  • Tầm xa: Lên đến 100m (OM4)
  • Giao thức: InfiniBand HDR, 200GbE
  • Nguồn: 5.0W điển hình mỗi đầu
Ma trận tương thích
Loại thiết bị Nền tảng được hỗ trợ
Switch InfiniBand NVIDIA Quantum-2, dòng SB7800, SB7900
Switch Ethernet NVIDIA Spectrum SN3700, SN4600, SN4700
Bộ điều hợp / DPU ConnectX-6, ConnectX-7, BlueField-2/3
Bên thứ ba Switch trang bị QSFP56 hỗ trợ 200G (xác minh tuân thủ)
Danh sách kiểm tra người mua
  • Xác nhận cổng switch/bộ điều hợp của bạn hỗ trợ QSFP56 và PAM4 hoặc NRZ 200G
  • Xác minh độ dài cáp cần thiết (H015V = 15m)
  • Đảm bảo hệ thống của bạn hỗ trợ giao thức cần thiết (InfiniBand HDR hoặc 200GbE)
  • Kiểm tra ngân sách nguồn và làm mát cho mô-đun QSFP56
  • Xem lại báo cáo chứng nhận cấp hệ thống cho các cấu hình đã được xác thực
