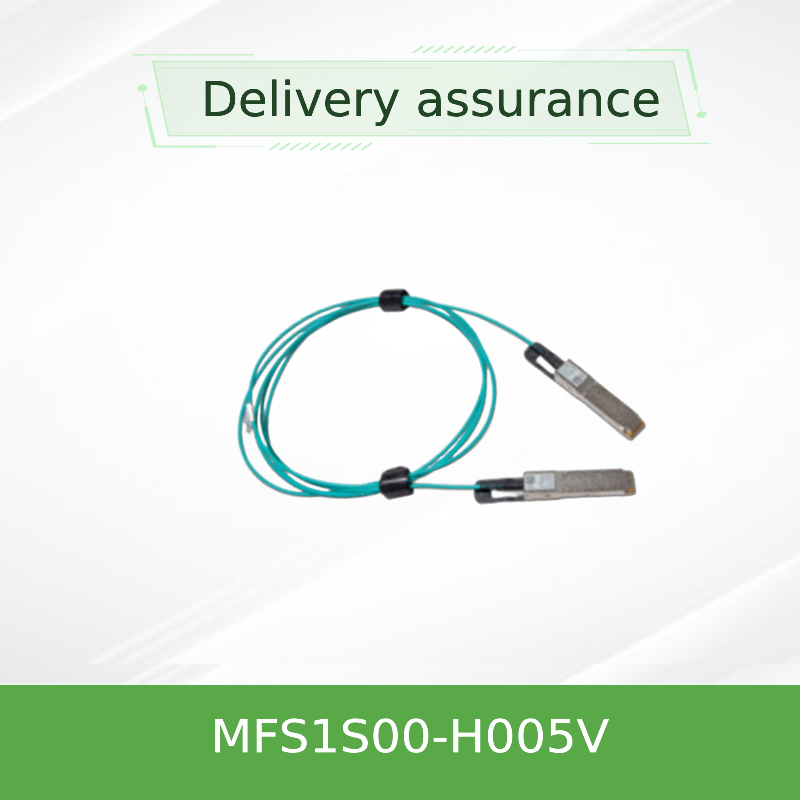

Cáp AOC MMF QSFP56 200G NVIDIA MFS1S00-H005V InfiniBand HDR & Ethernet 200Gb/s
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFS1S00-H005V |
| Tài liệu: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | Chiều dài cáp: | 5 mét |
| Người mẫu: | MFS1S00-H005V | Tên: | Cáp Mellanox AOC MFS1S00-H005V cáp quang chủ động lên đến 200Gb/s IB HDR QSFP56 5m |
| Từ khóa: | Mellanox AOC Cáp | ||
| Làm nổi bật: | Cáp AOC MMF QSFP56 NVIDIA,Cáp InfiniBand HDR 200Gb/s,Cáp quang QSFP56 Ethernet |
||
Mô tả sản phẩm
NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Cáp quang sợi hoạt tính đa chế độ dựa trên VCSEL cho InfiniBand HDR & 200GbE 5m chiều dài
Tổng quan sản phẩm
NVIDIA MFS1S00-H005V là một cáp quang hoạt động 200Gb / s QSFP56 hiệu suất cao (AOC) được thiết kế cho các kết nối liên kết tầm ngắn trong trung tâm dữ liệu. Nó hỗ trợ điều chế PAM4 4 × 50Gb / s,tính năng chọn lại thời gian cho mỗi làn đường, và cung cấp kết nối đáng tin cậy, tiết kiệm năng lượng cho InfiniBand HDR và các hệ thống Ethernet 200 Gigabit.
Các đặc điểm chính
- Tốc độ dữ liệu: Tối đa 200Gb/s (4×50Gb/s PAM4)
- Hỗ trợ giao thức: InfiniBand HDR, 200GbE
- Phạm vi: Tối đa 100m trên sợi đa phương thức
- Năng lượng thấp: 5,0W điển hình cho mỗi đầu (với thời gian lại)
- Có thể cắm nóng: yếu tố hình thức QSFP56, phù hợp với SFF-8665
- Quản lý: Giao diện SFF-8636 I2C với DDM
- Có thể lập trình: Rx âm thanh đầu ra & nhấn mạnh trước
- Tuân thủ: RoHS, lớp 1 an toàn laser
Công nghệ & Thiết kế
MFS1S00-H005V sử dụng công nghệ VCSEL (Vertical Cavity Surface-Emitting Laser) ở bước sóng 850nm, kết hợp với sợi đa chế độ tốc độ cao.Mỗi làn đường có tính năng tự lập cho cả hai đường truyền và nhậnCáp tích hợp giám sát chẩn đoán kỹ thuật số (DDM) để theo dõi theo thời gian thực của sức mạnh quang học, nhiệt độ, điện áp và dòng bias.
Các hoạt động đặc trưng
- Các loại vải HDR InfiniBand: Kết nối các công tắc với máy chủ và lưu trữ trong các cụm HPC
- 200GbE tổng hợp: Liên kết các công tắc SN3700 và SN4600 trong kiến trúc hàng đầu hoặc xương sống lá
- Kết nối giữa các trung tâm dữ liệu: Liên kết tầm ngắn (tối đa 100m) giữa các giá đỡ hoặc trong một hàng
- Các cụm đào tạo AI / ML: Kết nối độ trễ thấp, băng thông cao cho các hệ thống dựa trên GPU
Khả năng tương thích
Chuyển đổi: NVIDIA Spectrum SN3700, loạt SN4600 và các chuyển đổi khác được trang bị QSFP56 hỗ trợ 200G InfiniBand hoặc Ethernet.
Bộ chuyển đổi / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 với cổng QSFP56.
Giao thức: InfiniBand HDR (100G/200G) và 200GbE (IEEE 802.3bs).
Khả năng tương thích phụ thuộc vào hệ thống; tham khảo báo cáo trình độ sản phẩm cấp hệ thống cho các cấu hình đã được xác nhận.
Thông số kỹ thuật
| Parameter | Giá trị |
|---|---|
| Loại sản phẩm | Cáp quang hoạt động (AOC), QSFP56 |
| Tỷ lệ dữ liệu | 200Gb/s (4×50Gb/s PAM4) |
| Loại sợi | Multimode (MMF) |
| Độ dài sóng | 850nm VCSEL |
| Phạm vi (OM3/OM4) | Tối đa 100m |
| Điện áp cung cấp | 3.3V (3.135V ️ 3.465V) |
| Phân tán năng lượng (mỗi đầu, với tái tạo) | 5.0W điển hình |
| Nhiệt độ khoang hoạt động | 0 °C đến 70 °C |
| Nhiệt độ lưu trữ | -40 °C đến 85 °C |
| Độ ẩm tương đối (hoạt động) | 5% 85% |
| Loại kết nối | QSFP56 (hợp với SFF-8665) |
| Giao diện quản lý | I2C (SFF-8636) |
| Chẩn đoán kỹ thuật số (DDM) | Tx/Rx công suất, nhiệt độ, điện áp, dòng bias |
| Quy định | CB, cTUVus, CE, FCC lớp A, ICES, RCM, VCCI, laser lớp 1 |
| Chiều dài (H005V) | 5 mét |
Hướng dẫn lựa chọn
| Số phần đặt hàng | Mô tả | Chiều dài |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Đối với các chiều dài khác hoặc tùy chỉnh tùy chọn, xin vui lòng liên hệ với nhóm bán hàng của chúng tôi.
Ưu điểm
- Vận tải mở rộng: dài hơn đáng kể so với DAC đồng thụ động, lên đến 100m
- Tiêu thụ năng lượng thấp: 5,0W mỗi đầu làm giảm ngân sách năng lượng trung tâm dữ liệu tổng thể
- Lựa chọn tốc độ linh hoạt: Hỗ trợ cả chế độ NRZ (EDR) và PAM4 (HDR) thông qua chọn tốc độ
- Tính toàn vẹn tín hiệu mạnh mẽ: Sự cân bằng có thể lập trình và tái định giờ đảm bảo hiệu suất liên kết đáng tin cậy
- Việc triển khai dễ dàng: Các yếu tố hình thức QSFP56 có thể cắm nóng với khóa kéo đẩy
Câu hỏi thường gặp
Q: Sự khác biệt giữa AOC và DAC là gì?
A: AOC (Active Optical Cable) sử dụng sợi quang với bộ thu nhập tích hợp để đạt được phạm vi dài hơn (lên đến 100m) so với DAC đồng thụ động (thường ≤5m),trong khi cung cấp trọng lượng thấp hơn và miễn dịch EMI tốt hơn.
Q: Tôi có thể sử dụng cáp này với 100G hoặc 40G chuyển đổi?
A: Vâng, nó có thể hoạt động trong chế độ NRZ (25.78125 Gb / s) cho các ứng dụng 100G hoặc 40G, nhưng nó được tối ưu hóa cho 200G PAM4.
Hỏi: bán kính uốn cong của cáp này là bao nhiêu?
A: bán kính uốn cong tối thiểu là 30 mm.
Hỏi: Cáp có thể cắm nóng không?
A: Có, nó hoàn toàn có thể cắm nóng và hỗ trợ chèn trực tiếp / tháo mà không cần tắt hệ thống chủ.
Các biện pháp phòng ngừa khi sử dụng
- Giữ các nắp bụi bảo vệ trên các đầu nối cho đến khi lắp đặt để ngăn ngừa ô nhiễm
- Sử dụng các chất tẩy rửa kết nối quang được phê duyệt trước khi giao phối để đảm bảo mất mát chèn thấp
- Tránh uốn cong cáp chặt hơn bán kính uốn cong tối thiểu 30 mm
- Theo dõi các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình lắp đặt và xử lý
- Không kéo các kết nối; sử dụng kéo-tab hoặc khóa để chèn / loại bỏ
