NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch 64-Port NDR, P2C Airflow, Quản lý trên máy bay
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Tài liệu: | MQM9700 series.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Số mô hình: | MQM9700-NS2F (920-9B210-00FN-0M0) | Thương hiệu: | Mellanox |
|---|---|---|---|
| Kết nối đường lên: | 400 Gbps | Tên: | InfiniBand MQM9700-NS2F Bộ chia mạng Mellanox 1U NDR 400Gb/S Dành cho Máy chủ |
| Từ khóa: | Chuyển đổi mạng Mellanox | Cấu hình cổng: | 64x 400g, 32x OSFP |
| Làm nổi bật: | Bộ chuyển mạch InfiniBand NVIDIA Quantum-2 400Gb/s,Chuyển đổi InfiniBand NDR 64 cổng,Chuyển đổi dòng không khí P2C InfiniBand |
||
Mô tả sản phẩm
NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch
NVIDIA Quantum-2 MQM9700-NS2F cung cấp 64 cổng InfiniBand 400Gb/s trong khung máy 1U với luồng khí từ trước ra sau (P2C), cho phép các cụm AI và HPC quy mô cực lớn trong môi trường trung tâm dữ liệu tiêu chuẩn. Với bộ quản lý mạng con tích hợp, switch được quản lý hoàn toàn này hỗ trợ lên đến 2.000 nút ngay lập tức và tích hợp SHARPv3, RDMA và định tuyến thích ứng để có hiệu suất không thỏa hiệp.
Tổng quan sản phẩm
MQM9700-NS2F là switch InfiniBand cấu hình cố định, được quản lý hoàn toàn 400Gb/s từ dòng NVIDIA Quantum-2, có luồng khí từ trước ra sau (P2C) và bộ quản lý mạng con tích hợp để triển khai đơn giản. Nó cung cấp 32 cổng OSFP, mỗi cổng có khả năng 400Gb/s (hoặc 128 cổng ở 200Gb/s với công nghệ chia cổng), và cung cấp thông lượng hai chiều tổng cộng 51,2 Tb/s.
Các tính năng chính
- 64 cổng 400Gb/s không chặn (32 đầu nối OSFP)
- Thông lượng hai chiều tổng cộng 51,2 Tb/s
- Công nghệ chia cổng: lên đến 128 cổng @ 200Gb/s
- Tính toán trong mạng SHARPv3 – tăng tốc AI gấp 32 lần
- Độ trễ dưới micro giây với định tuyến thích ứng
- Mạng tự phục hồi, QoS và kiểm soát tắc nghẽn
- Bộ quản lý mạng con tích hợp – quản lý lên đến 2.000 nút
- Nguồn dự phòng nóng có thể thay thế 1+1 (200-240Vac)
- Luồng khí P2C (từ trước ra sau) – quạt có thể thay thế nóng
- MLNX-OS với giao diện CLI, WebUI, SNMP và JSON
- Tương thích ngược với HDR, EDR và FDR
Công nghệ: Kiến trúc NVIDIA Quantum-2

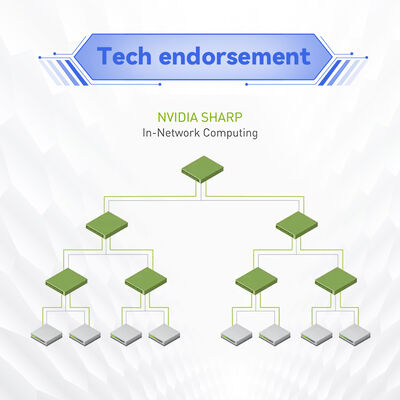

Nền tảng Quantum-2 tích hợp công nghệ SHARP thế hệ thứ ba (SHARPv3), cho phép tổng hợp dữ liệu trong mạng giúp giảm di chuyển dữ liệu và tăng tốc đào tạo AI cũng như mô phỏng HPC. Kết hợp với Remote Direct Memory Access (RDMA) và Giao thức Giảm thiểu Phân cấp Khả mở của NVIDIA, MQM9700-NS2F cải thiện đáng kể hiệu suất ứng dụng khi dữ liệu di chuyển qua mạng.
Triển khai điển hình
- Các cụm AI & Học máy – đào tạo quy mô lớn tăng tốc bằng GPU với SHARPv3
- Điện toán hiệu năng cao (HPC) – mô phỏng nghiên cứu, mô hình hóa thời tiết và genomics
- Cấu trúc spine-leaf trung tâm dữ liệu – mạng InfiniBand 400G cho lưu trữ và tính toán độ trễ thấp
- Doanh nghiệp & đám mây – mạng đa người dùng có thể mở rộng với quản lý mạng con tích hợp
- Chính phủ & giáo dục – phòng thí nghiệm nghiên cứu và trung tâm siêu máy tính
Thông số kỹ thuật
| Thông số | MQM9700-NS2F |
|---|---|
| Cổng / Tốc độ | 64 cổng 400Gb/s (32 OSFP); lên đến 128 cổng @ 200Gb/s với chia |
| Thông lượng tổng cộng | 51,2 Tb/s hai chiều |
| Chuyển tiếp gói tin | >66,5 tỷ gói tin mỗi giây (BPPS) |
| Yếu tố hình thức | Giá đỡ rack 1U, 43,6 x 438 x 660,4 mm |
| Trọng lượng | 14,5 kg |
| Nguồn điện | Dự phòng 1+1, có thể thay thế nóng, 200-240Vac, 80+ Gold, ENERGY STAR |
| Làm mát | Luồng khí từ trước ra sau (P2C), quạt có thể thay thế nóng |
| Quản lý | Bộ quản lý mạng con tích hợp (lên đến 2.000 nút) |
| Nhiệt độ hoạt động | 0°C đến 40°C |
| Bảo hành | 1 năm (có tùy chọn gia hạn) |
Hướng dẫn lựa chọn
| Mã bộ phận đặt hàng | Mô tả | Luồng khí | Quản lý |
|---|---|---|---|
| MQM9700-NS2F | 64 cổng 400Gb/s, 32 OSFP, được quản lý, luồng khí P2C | Từ trước ra sau (P2C) | Bộ quản lý mạng con tích hợp |
| MQM9700-NS2R | 64 cổng 400Gb/s, được quản lý, luồng khí C2P | Từ đầu nối đến nguồn (C2P) | Bộ quản lý mạng con tích hợp |
| MQM9790-NS2F | 64 cổng 400Gb/s, không được quản lý, luồng khí P2C | Từ trước ra sau | Bên ngoài (UFM) |
| MQM9790-NS2R | 64 cổng 400Gb/s, không được quản lý, luồng khí C2P | Từ đầu nối đến nguồn | Bên ngoài (UFM) |
Ưu điểm
- Mật độ vượt trội: 64 cổng 400G trong 1U – giảm không gian rack và điện năng trên mỗi cổng
- Tăng tốc trong mạng: SHARPv3 giảm di chuyển dữ liệu và tăng tốc khối lượng công việc AI/ML lên đến 32 lần
- Cấu trúc liên kết linh hoạt: Hỗ trợ Fat Tree, DragonFly+, Torus và nhiều hơn nữa cho mọi thiết kế cụm
- Quản lý đơn giản: Bộ quản lý mạng con tích hợp cho phép hoạt động ngay lập tức cho tối đa 2.000 nút
- Luồng khí P2C tiêu chuẩn: Phù hợp với hầu hết các thiết kế làm mát trung tâm dữ liệu với luồng khí từ trước ra sau
- Bảo vệ đầu tư: Tương thích ngược với HDR/EDR và sẵn sàng cho tương lai với NDR200/400
Câu hỏi thường gặp
Sự khác biệt giữa MQM9700 và MQM9790 là gì?
MQM9700 bao gồm bộ quản lý mạng con tích hợp và được quản lý hoàn toàn ngay lập tức cho tối đa 2.000 nút. MQM9790 được quản lý bên ngoài và sử dụng NVIDIA UFM để quản lý mạng nâng cao.
Luồng khí P2C có nghĩa là gì?
Luồng khí P2C (power-to-connector, thường được gọi là từ trước ra sau) có nghĩa là không khí đi vào từ phía nguồn điện và thoát ra qua phía đầu nối. Đây là hướng luồng khí tiêu chuẩn được sử dụng trong hầu hết các thiết kế làm mát trung tâm dữ liệu.
Tôi có thể sử dụng MQM9700-NS2F với cơ sở hạ tầng InfiniBand HDR hiện có không?
Có, switch tương thích ngược với tốc độ HDR, EDR và FDR, cho phép nâng cấp dần dần.
Lưu ý
- Đảm bảo nhiệt độ môi trường hoạt động nằm trong khoảng từ 0°C đến 40°C
- Chỉ sử dụng các mô-đun quang và cáp được NVIDIA chứng nhận để có hiệu suất tối ưu
- Hướng luồng khí chính xác (P2C) phải khớp với môi trường lắp đặt
- Không chặn lỗ thông gió quạt; giữ khoảng cách ít nhất 5 cm ở cả hai bên
- Nguồn điện phải đáp ứng yêu cầu 200-240Vac; bắt buộc phải nối đất
Danh sách kiểm tra người mua
- Xác nhận hướng luồng khí (P2C) khớp với bố cục lối đi nóng/lạnh của trung tâm dữ liệu của bạn
- Xác minh kích thước cụm nằm trong giới hạn 2.000 nút của bộ quản lý mạng con tích hợp
- Xác thực yêu cầu đầu vào nguồn (200-240Vac) và dự phòng
- Kiểm tra độ dài và loại cáp OSFP (đồng/quang) cho khoảng cách rack của bạn
- Yêu cầu bảo hành mở rộng hoặc hỗ trợ tại chỗ nếu cần cho triển khai quan trọng
