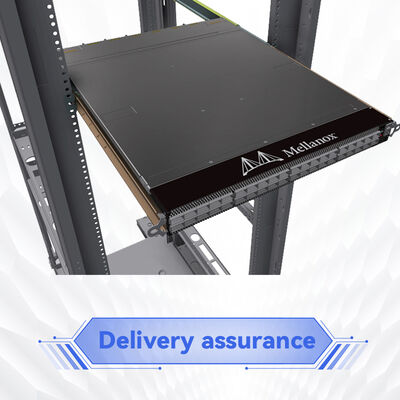

NVIDIA MSB7800-ES2F 100Gb / s InfiniBand Smart Switch 36 cổng QSFP28, 7.2Tb / s, MLNX-OS được quản lý
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MSB7800-ES2F |
| Tài liệu: | MSB7800-ES2F.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Ứng dụng: | Máy chủ | Tình trạng: | Mới và nguyên bản |
|---|---|---|---|
| Công suất chuyển mạch: | 2,6 Tbps | Kết nối đường lên: | 200Gbps |
| Tên: | Bộ chuyển mạch Ethernet Mellanox 36 cổng MSB7800-ES2F | Từ khóa: | thiết bị chuyển mạch ethernet mellanox |
| Làm nổi bật: | NVIDIA InfiniBand Smart Switch 36 cổng QSFP28,100Gb/s InfiniBand Switch MLNX-OS được quản lý,7.2Tb / s chuyển mạch mạng với 36 cổng |
||
Mô tả sản phẩm

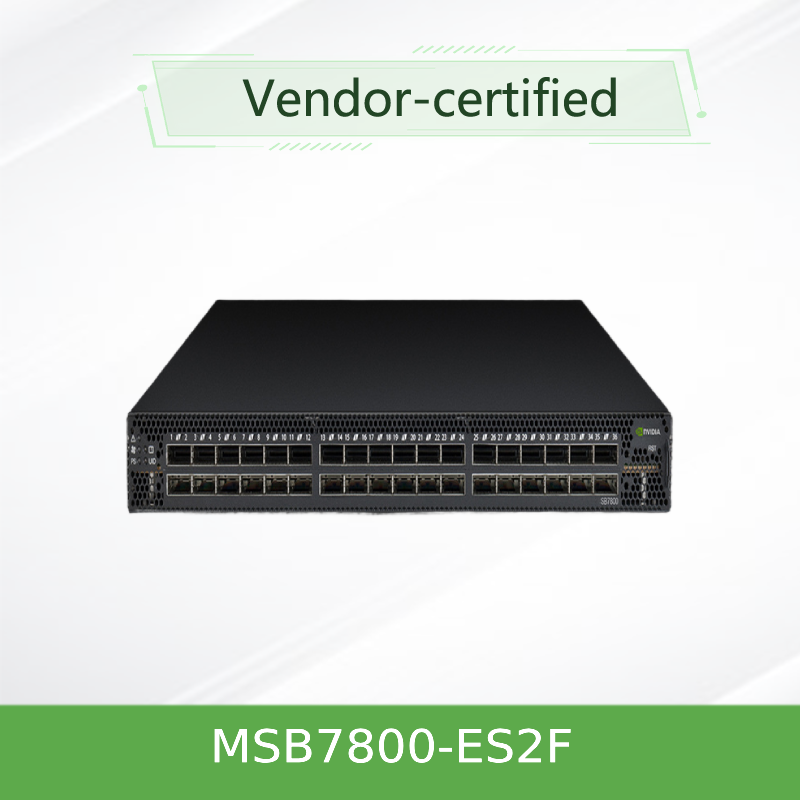

NVIDIA MSB7800-ES2F 100Gb/s InfiniBand Smart Switch
Thiết bị chuyển mạch thông minh InfiniBand hiệu suất cao, cấu hình cố định 100Gb/s, cung cấp 36 cổng QSFP28 với thông lượng hai chiều không chặn 7.2 Tb/s và độ trễ cổng cực thấp. Được thiết kế chuyên dụng cho kết nối leaf ở đỉnh tủ rack trong các cụm HPC, huấn luyện AI và trung tâm dữ liệu doanh nghiệp.
Thông số kỹ thuật chính
- Cổng: 36 x QSFP28 (100Gb/s)
- Thông lượng: 7.2 Tb/s không chặn
- Độ trễ: ~90ns từ cổng đến cổng
- Nguồn (Điển hình): 122W (theo trọng số ATIS)
- Luồng khí: P2C (Cổng đến Lõi) / Trước ra Sau
- Quản lý: MLNX-OS (nội bộ) + sẵn sàng cho UFM
Tổng quan sản phẩm
NVIDIA MSB7800-ES2F là một thiết bị chuyển mạch InfiniBand 100Gb/s cố định thuộc dòng SB7800, được thiết kế cho các môi trường mà mọi bit băng thông và độ trễ cực thấp đều quan trọng. Thiết bị này tích hợp 36 cổng 100Gb/s trong một khung máy 1U nhỏ gọn, cung cấp tổng thông lượng hai chiều là 7.2 Tb/s.
Mẫu này có luồng khí P2C (cổng đến lõi) — lý tưởng cho thiết kế làm mát theo hành lang lạnh của trung tâm dữ liệu với luồng khí từ trước ra sau. CPU Intel Celeron lõi kép x86 tích hợp với RAM DDR3 4GB và SSD 16GB chạy MLNX-OS, cho phép quản lý khung máy toàn diện, CLI/WebUI và tự động hóa.
Tính năng chính
- 36 cổng QSFP28 100Gb/s - Băng thông hai chiều không chặn hoàn toàn với hỗ trợ EDR InfiniBand
- Tổng thông lượng 7.2 Tb/s - Khả năng chuyển mạch mật độ cao trong dạng khung 1U
- Tính toán trong mạng với SHARP™ - Giảm tải các hoạt động tập thể khỏi CPU sang mạng chuyển mạch
- Quản lý hoàn toàn với MLNX-OS - CPU lõi kép x86 tích hợp, hỗ trợ API CLI, WebUI, SNMP và JSON

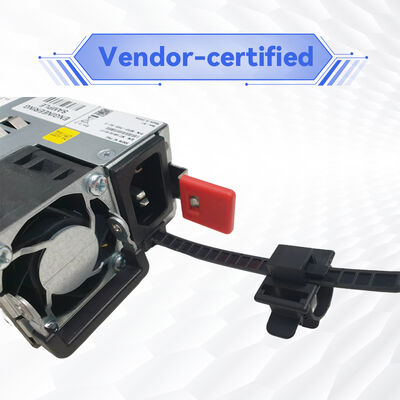

- Các thành phần dự phòng & có thể thay nóng - Nguồn điện dự phòng 1+1 và mô-đun quạt có thể thay nóng
- Thiết kế tiết kiệm năng lượng - Mức tiêu thụ điện năng theo trọng số ATIS thấp tới 122W
- Luồng khí P2C (MSB7800-ES2F) - Làm mát từ trước ra sau tương thích với bố cục trung tâm dữ liệu tiêu chuẩn
- Sẵn sàng cho NVIDIA UFM® - Tích hợp với Unified Fabric Manager để có phép đo từ xa nâng cao và tự động hóa

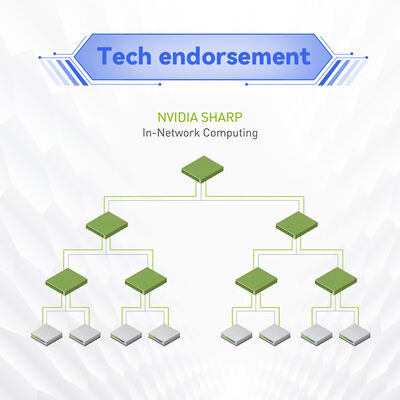

Công nghệ: Tăng tốc trong mạng với SHARP
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)™ cải thiện hiệu suất hoạt động MPI bằng cách giảm tải các hoạt động giao tiếp tập thể khỏi CPU sang mạng chuyển mạch. Điều này làm giảm đáng kể thời gian hoạt động MPI và giảm tổng lượng dữ liệu truyền qua mạng.
Đối với các khối lượng công việc AI và học sâu, SHARP tăng tốc các hoạt động tập thể NCCL, mang lại hiệu suất cải thiện tới 2.5 lần. Dòng MSB7800 bao gồm hỗ trợ phần cứng chuyên dụng cho SHARP, làm cho nó trở thành một yếu tố quan trọng cho việc huấn luyện phân tán quy mô lớn và tính toán khoa học.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Mô hình | MSB7800-ES2F |
| Cổng & Tốc độ | 36 x QSFP28; 100Gb/s mỗi cổng (EDR InfiniBand) |
| Tổng thông lượng | 7.2 Tb/s hai chiều không chặn |
| Độ trễ chuyển mạch | ~90ns từ cổng đến cổng |
| CPU / Hệ thống | Intel Celeron 1047UE lõi kép, RAM DDR3 4GB, SSD 16GB |
| Hệ điều hành | MLNX-OS (quản lý nội bộ) |
| Nguồn điện | Dự phòng 1+1, có thể thay nóng; 80 Plus Gold, chứng nhận ENERGY STAR |
| Làm mát / Luồng khí | Quạt có thể thay nóng; P2C (cổng đến lõi) — từ trước ra sau |
| Kích thước | 1.7 inch x 16.85 inch x 27 inch; gắn rack 1U |
| Trọng lượng | 11.978 kg (khoảng 26.4 lbs) |
| Nhiệt độ hoạt động | 0°C đến 45°C |
Hướng dẫn chọn dòng SB7800
| Số hiệu bộ phận có thể đặt hàng | Mô tả | Luồng khí | Loại |
|---|---|---|---|
| MSB7800-ES2F | Thiết bị chuyển mạch InfiniBand 1U 100Gb/s, 36 QSFP28, PSU AC kép, luồng khí P2C | P2C | Thiết bị chuyển mạch được quản lý |
| MSB7800-ES2R | Tương tự như trên với luồng khí C2P | C2P | Thiết bị chuyển mạch được quản lý |
| MSB7880-ES2F | Bộ định tuyến InfiniBand 1U 100Gb/s, 36 QSFP28, PSU AC kép, luồng khí P2C | P2C | Bộ định tuyến |
| MSB7880-ES2R | Bộ định tuyến InfiniBand 1U 100Gb/s, 36 QSFP28, PSU AC kép, luồng khí C2P | C2P | Bộ định tuyến |
Lưu ý: MSB7800-ES2F (luồng khí P2C) được khuyến nghị cho thiết kế làm mát từ trước ra sau. Đối với làm mát từ sau ra trước, hãy chọn MSB7800-ES2R. Các biến thể bộ định tuyến (MSB7880) bổ sung chức năng cổng kết nối cho các fabric đa phân đoạn.
Triển khai điển hình
- Tính toán hiệu suất cao (HPC) - Thiết bị chuyển mạch leaf trong các cấu trúc liên kết fat-tree cho mô phỏng khoa học và nghiên cứu
- Các cụm AI & Học máy - Kết nối độ trễ thấp cho huấn luyện phân tán với GPU NVIDIA
- Trung tâm dữ liệu doanh nghiệp - Kết nối đỉnh tủ rack cho môi trường ảo hóa và phân tích dữ liệu lớn
- Lưu trữ mở rộng quy mô - Kết nối các nút lưu trữ hiệu suất cao với các cụm tính toán
Khả năng tương thích
- Kiến trúc InfiniBand: Tuân thủ các thông số kỹ thuật IBTA 1.21 và 1.3
- Tương thích ngược: Hỗ trợ tốc độ liên kết 100G EDR, 56G FDR và 40G QDR

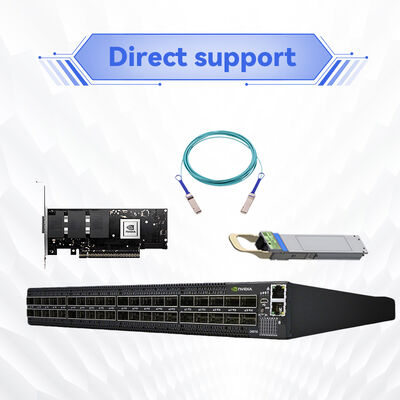

- Bộ điều hợp máy chủ: Tương thích hoàn toàn với các bộ điều hợp dòng NVIDIA ConnectX®
- Cáp: Cáp DAC đồng thụ động QSFP28, cáp quang chủ động và bộ thu phát quang
- Ngăn xếp phần mềm: Hoạt động với HPC-X, MLNX_OFED, OpenMPI và NVIDIA NCCL
Câu hỏi thường gặp
Sự khác biệt giữa MSB7800 và MSB7880 là gì?
MSB7800 là một thiết bị chuyển mạch InfiniBand tiêu chuẩn cho các fabric leaf/spine. MSB7880 là một bộ định tuyến InfiniBand cung cấp chức năng cổng kết nối, cho phép kết nối giữa các phân đoạn độc lập với khả năng cách ly và đa người dùng.
Nó có hỗ trợ công nghệ SHARP™ không?
Có. Dòng MSB7800 hoàn toàn hỗ trợ tính toán trong mạng NVIDIA SHARP để tăng tốc hoạt động tập thể trên toàn bộ fabric.
Các tùy chọn quản lý có sẵn là gì?
MLNX-OS cung cấp API CLI, WebUI, SNMP và JSON. Đối với các triển khai lớn hơn, thiết bị chuyển mạch có thể được quản lý bởi NVIDIA UFM để có phép đo từ xa nâng cao, phân tích dự đoán và tự động hóa.
Lưu ý khi đặt hàng & Thận trọng
- Hướng luồng khí rất quan trọng: MSB7800-ES2F sử dụng luồng khí P2C (cổng đến lõi) — xác minh thiết kế làm mát của tủ rack
- Đầu vào nguồn: AC dự phòng kép với đầu nối C13/C14 (100-240VAC)
- Độ sâu tủ rack: Độ sâu tiêu chuẩn 27 inch — xác minh khả năng tương thích của tủ rack
- Cáp và bộ thu phát bán riêng — lập kế hoạch cáp QSFP28 dựa trên yêu cầu khoảng cách
Danh sách kiểm tra người mua
- Xác nhận hướng luồng khí: MSB7800-ES2F sử dụng P2C — xác minh khả năng tương thích làm mát của tủ rack
- Xác minh loại cáp: DAC QSFP28 hoặc bộ thu phát quang tùy thuộc vào khoảng cách
- Kiểm tra đầu vào nguồn: AC dự phòng kép với đầu nối C13/C14 (100-240VAC)
- Đảm bảo độ sâu tủ rack hỗ trợ 27 inch — độ sâu tiêu chuẩn
- Lập kế hoạch quản lý: MLNX-OS cung cấp quản lý trên bo mạch; UFM tùy chọn cho các fabric lớn hơn
- Xác nhận hỗ trợ SHARP™ trong ngăn xếp ứng dụng của bạn
- Xác nhận các tùy chọn bảo hành và hỗ trợ
