NVIDIA Q3200-RA 72-Port 400Gb/s NDR InfiniBand Switch Hệ thống kép
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | Q3200-RA (920-9B34F-00RX-FS0) |
| Tài liệu: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Mẫu số: | Q3200-RA (920-9B34F-00RX-FS0) | tốc độ truyền tải: | 800g |
|---|---|---|---|
| Cổng: | 36 | Chức năng: | LACP, có thể xếp chồng, hỗ trợ Vlan |
| Công nghệ: | Infiniband | Tốc độ tối đa: | XDR |
| Gói vận chuyển: | đóng gói | Đặc điểm kỹ thuật: | 43,6*433.2*590,6 mm |
| Nhãn hiệu: | Mellanox | ||
| Làm nổi bật: | Bộ chuyển mạch NVIDIA InfiniBand 400Gb/s,Bộ chuyển mạch NDR Mellanox 72 cổng,Bộ chuyển mạch mạng hệ thống kép Q3200-RA |
||
Mô tả sản phẩm

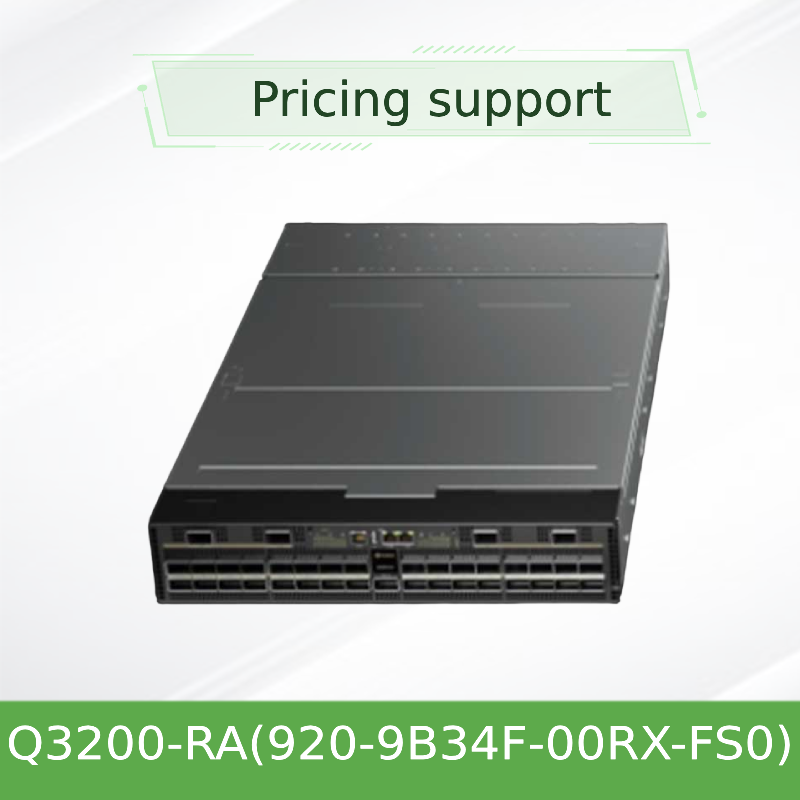

Hệ thống chuyển mạch kép NDR InfiniBand 72 cổng 400Gb/s NVIDIA Q3200-RA
Q3200-RA - Bộ chuyển mạch hệ thống kép InfiniBand 72 cổng NDR 400Gb/s
Được thiết kế cho các cụm AI và HPC mật độ cao. Q3200-RA tích hợp hai công tắc Quantum-3 36 cổng độc lập trong khung máy làm mát bằng không khí 2U nhỏ gọn.
Tổng thông lượng hệ thống 28,8 Tb/s
Cổng 72 x 400Gb/s(2 x 36 công tắc độc lập)
Công nghệ ASIC:2x NVIDIA Quantum-3 (NDR 400Gb/s)
Yếu tố hình thức:Giá đỡ 2U • Làm mát bằng không khí • Luồng khí C2P
Dự phòng:6x PSU có thể thay thế nóng • 12x quạt
Tổng quan về sản phẩm
cácNVIDIA Quantum-3 Q3200-RAlà nền tảng chuyển mạch InfiniBand hệ thống kép, đóng gói hai bộ chuyển mạch NDR 36 cổng độc lập vào một khung 2U duy nhất. Tận dụng Quantum-3 ASIC của NVIDIA, nó cung cấp tốc độ 400Gb/s trên mỗi cổng với độ trễ cực thấp. Lý tưởng để xây dựng các loại vải cột sống lá tiết kiệm chi phí, Q3200-RA cho phép các tổ chức mở rộng quy mô cơ sở hạ tầng AI mà không làm giảm mật độ hoặc hiệu suất cổng. Mỗi mặt phẳng chuyển mạch hoạt động độc lập, cung cấp khả năng dự phòng vật lý ở dạng nhỏ gọn.
Các tính năng chính
- Kiến trúc hệ thống kép:Hai bộ chuyển mạch NDR 400Gb/s 36 cổng độc lập trong một khung 2U
- Thông lượng cao:Công suất chuyển mạch hệ thống tổng hợp 28,8 Tb/s
- Máy tính trong mạng:Hỗ trợ đầy đủ cho NVIDIA SHARPv3 (Giao thức tổng hợp và giảm thiểu phân cấp có thể mở rộng)
- Quản lý vải nâng cao:Cổng quản lý vải chuyên dụng (FNM) cho phép đo từ xa NVIDIA UFM và điều phối dựa trên AI

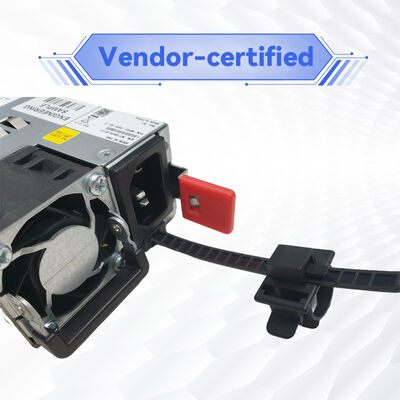

- Độ tin cậy:6 PSU dự phòng, có thể tráo đổi nóng và 12 bộ quạt với luồng khí Kết nối với Nguồn (C2P)
Công nghệ & Hiệu suất
Mỗi mô-đun chuyển đổi bên trong Q3200-RA được xây dựng trênNVIDIA Quantum-3 Switch ASIC, sử dụng SerDes 50Gb/s có độ trễ thấp (4 làn mỗi cổng). Bộ chuyển mạch có tính năng định tuyến thích ứng để tránh các điểm nóng, thuật toán kiểm soát tắc nghẽn và cách ly hiệu suất cho các đám mây AI nhiều bên thuê. Nó hỗ trợ giao tiếp do GPU khởi tạo và NVIDIA GPUDirect RDMA để tăng tốc các công việc tính toán.
Cấu trúc liên kết được tối ưu hóa:Cây Mỡ (Cột sống lá), Ruồi thon, Chuồn chuồn+
Ma trận tương thích

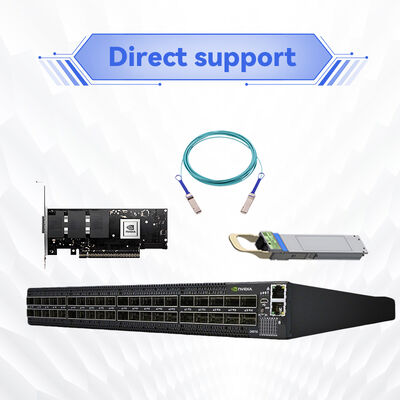

| Loại thành phần | Mô hình được đề xuất |
|---|---|
| Thẻ điều hợp | NVIDIA ConnectX-7 (NDR 400Gb/s), ConnectX-6 (HDR 200Gb/s) |
| Cáp (Thụ động) | Bộ chia OSFP sang OSFP DAC, OSFP sang 2x OSFP Splitter |
| Cáp (Hoạt động) | Cáp quang chủ động OSFP (AOC), Cáp đột phá MPO |
| Phần mềm quản lý | Nền tảng NVIDIA UFM, Đo từ xa AI UFM |
Thông số kỹ thuật
| tham số | Đặc điểm kỹ thuật Q3200-RA |
|---|---|
| Số mô hình | Q3200-RA (MÃ HÀNG NVIDIA: 920-9B38F-00RX-6S0) |
| Mật độ cổng | 72 cổng NDR 400Gb/s (2 hệ thống chuyển mạch độc lập x 36 lồng OSFP) |
| Yếu tố hình thức | Giá đỡ 2U |
| Thông lượng hệ thống tổng hợp | 28,8 Tb/giây |
| Cổng quản lý | FNM (OSFP), 2x MGT (RJ45), Bảng điều khiển (RJ45), USB 2.0 |
| Nguồn điện | 6 tùy chọn có thể thay thế nóng, 1500W AC (200-240V) hoặc 48V DC |
| làm mát | 12 bộ quạt có thể thay nóng, Luồng khí kết nối với nguồn (C2P) (Trước ra sau) |
| Kích thước (HxWxD) | 3,4" x 17,2" x 30,5" (86,4mm x 437mm x 775mm) |
| Cân nặng | Xấp xỉ. 32 kg (được nạp đầy đủ với 6 PSU) |
| Nhiệt độ hoạt động | 0°C đến 40°C (tùy thuộc vào cách sử dụng mô-đun quang học) |
Thông số kỹ thuật có thể được xác minh. Vui lòng xác nhận cấu hình chính xác với đại diện bán hàng của bạn.
Danh sách kiểm tra người mua

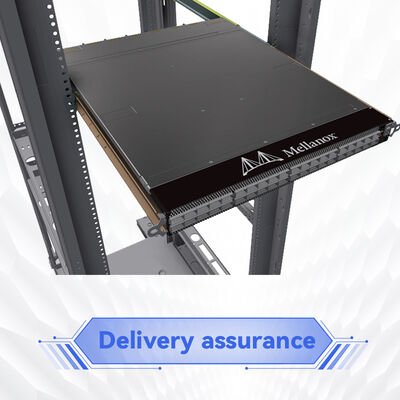

- Cần có bộ đường sắt?Có ( Ray trượt 2U tiêu chuẩn)
- Hướng luồng không khí:C2P (Đầu nối nguồn). Đảm bảo lối đi lạnh ở phía cổng
- Phiên bản hệ điều hành tối thiểu:MLNX-OS 3.10.x trở lên
Dịch vụ & Hỗ trợ
- Bảo hành phần cứng tiêu chuẩn 1 năm (Có thể mở rộng lên 3 hoặc 5 năm)
- Quyền truy cập cập nhật chương trình cơ sở NVIDIA
- Hỗ trợ kỹ thuật qua email và điện thoại 24/7
- Thay thế trước cho DOA trong vòng 30 ngày
- Tư vấn triển khai miễn phí (đối với đơn hàng số lượng lớn)
Giới thiệu công ty
Là đối tác mạng NVIDIA được chứng nhận, chúng tôi chuyên phân phối toàn cầu các giải pháp chuyển mạch InfiniBand và Ethernet. Chúng tôi tập trung vào các trung tâm dữ liệu AI, HPC và Đám mây, cung cấp phần cứng đích thực với hỗ trợ hậu cần, kỹ thuật trước bán hàng và dịch vụ hậu mãi phù hợp với yêu cầu của doanh nghiệp.
Sản phẩm liên quan
- NVIDIA Q3400-RA (4U 144-Cổng XDR 800Gb/s)
- Thẻ bộ điều hợp NVIDIA ConnectX-7 NDR
- Dòng NVIDIA Quantum-2 MQM9700
- Cáp DAC và AOC thụ động OSFP 400Gb/s
Hướng dẫn liên quan
- Thiết kế vải có gân lá tiết kiệm chi phí bằng Q3200-RA
- NVIDIA UFM để quản lý cụm AI
- Hiểu luồng không khí C2P và P2C trong Trung tâm dữ liệu
Câu hỏi thường gặp
Câu hỏi: Q3200-RA là hai công tắc riêng biệt hay một công tắc logic?
Trả lời: Nó chứa hai bộ chuyển mạch 36 cổng 400Gb/s độc lập về mặt vật lý. Chúng dùng chung khung và nguồn điện nhưng hoạt động như những mặt phẳng vải riêng biệt.
Hỏi: Tôi có thể sử dụng Q3200-RA ở vai trò cột sống không?
Đ: Vâng. Nó rất lý tưởng cho vai trò cột sống trong các cụm nhỏ hơn hoặc để phân chia các loại vải lớn hơn. Đối với các lớp gáy rất lớn, nên sử dụng Q3400-RA (144 cổng).
Hỏi: Mức tiêu thụ điện năng thông thường là bao nhiêu?
Đáp: Khoảng 1,5 kW với cáp đồng thụ động, lên tới 4 kW với các mô-đun quang chủ động. Giá trị chính xác phụ thuộc vào cấu hình PSU.
Câu hỏi: Q3200-RA có hỗ trợ nâng cấp phần mềm tại chỗ không?
Đáp: Có, được hỗ trợ với các mô-đun quản lý dự phòng. Vui lòng xác minh tính năng được đặt trong phiên bản MLNX-OS cụ thể.
Thông báo quan trọng
Sản phẩm này chỉ dành cho việc triển khai trung tâm dữ liệu chuyên nghiệp. Sử dụng với bộ ray và dây nguồn được NVIDIA phê duyệt. Hướng luồng không khí (C2P) phải phù hợp với cấu hình lối đi nóng/lạnh của giá. Thông số kỹ thuật, điều khoản bảo hành và hỗ trợ phần mềm có thể khác nhau tùy theo khu vực. Vui lòng tham khảo ý kiến đại diện bán hàng của bạn để biết thông tin chính xác trước khi đặt hàng.
