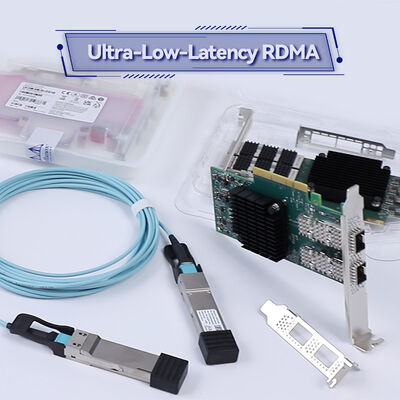

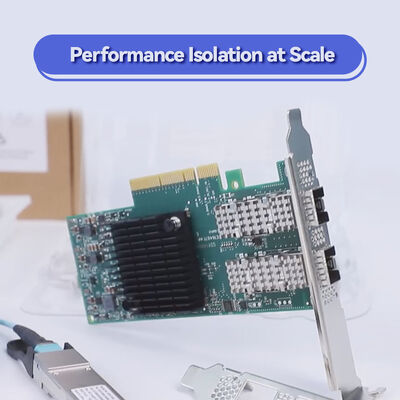

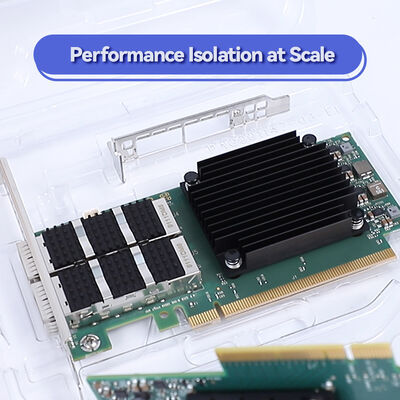

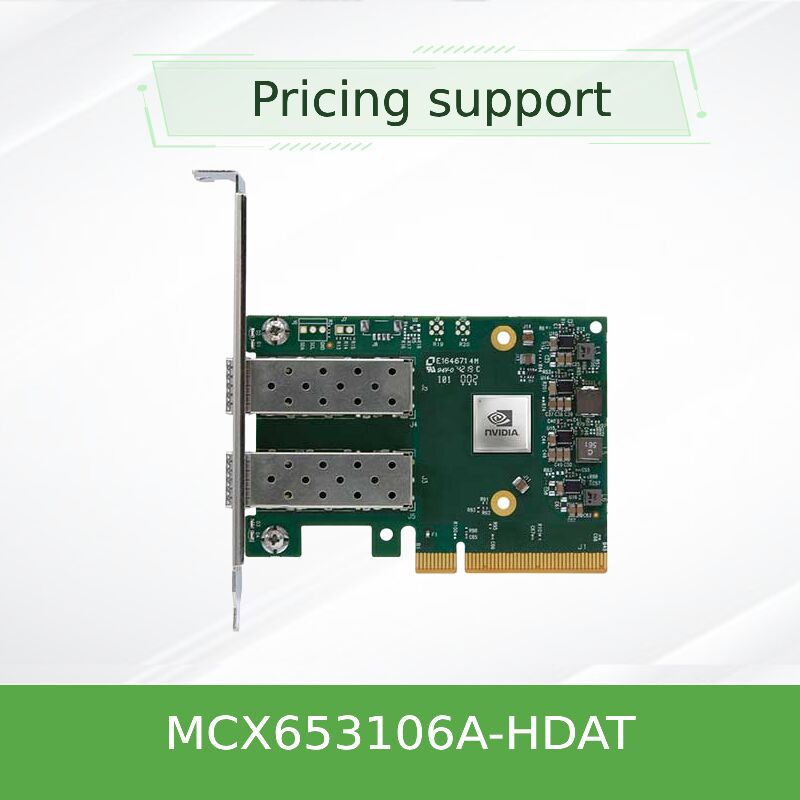

NVIDIA mellanox ConnectX-6 MCX653106A-HDAT Dual-Port 200Gb / s InfiniBand Smart Adapter

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb / s Dual-Port InfiniBand Smart Adapter

Thẻ chuyển đổi thông minh InfiniBand và Ethernet 200Gb / s hàng đầu trong ngành với cổng QSFP56 kép ưa thích tăng tốc tính toán trong mạng, mã hóa cấp khối và PCIe 4.0 x16 giao diện máy chủ cho HPC, AI, và các trung tâm dữ liệu đám mây.

• Kết nối InfiniBand (HDR) 200Gb/s hoặc kết nối 200/100/50/40/25/10GbE cổng kép
• PCIe Gen 4.0 x16 (cũng tương thích với Gen 3.0)
• Tải tải phần cứng: NVMe-oF mục tiêu / khởi xướng, mã hóa 256/512 bit XTS-AES, phù hợp thẻ MPI
• Hỗ trợ NVIDIA In-Network Computing và GPUDirect RDMA
• Hình dạng PCIe đứng thấp, phù hợp với RoHS

Đặc điểm

• 200Gb/s thông lượng:Cổng kép hoạt động ở tốc độ tối đa 200Gb/s InfiniBand (HDR) hoặc Ethernet với băng thông hai chiều đầy đủ.
• Máy tính trong mạng:Dùng các hoạt động tập thể (MPI, NCCL, SHMEM) bằng công nghệ NVIDIA SHARP.
• Mã hóa cấp khối:Phần cứng AES-XTS 256/512-bit mã hóa / giải mã mà không có CPU overhead; phù hợp với FIPS.
• NVMe-oF:Mục tiêu và khởi động tải cho NVMe qua Fabrics, giảm việc sử dụng CPU.
• Tăng cường ảo hóa:SR-IOV lên đến 1K VF, gia tốc ASAP2 cho OVS và chuyển đổi ảo.

Công nghệ & Tiêu chuẩn

MCX653106A-HDAT tích hợpNVIDIA In-Network Computingđộng cơ (SHARP),RDMA (IBTA 1.3),RoCE, vàNVMe-oFNó hỗ trợPCIe Gen 4.0 (32 làn như 2x16),PAM4 và NRZ SerDes, và các tính năng tiên tiến nhưGiao thông kết nối động (DCT),Đặt trang theo yêu cầu (ODP), vàĐường dẫn thích nghi. Overlay offloads cho VXLAN, NVGRE, Geneve được tăng tốc bằng phần cứng. Phù hợp với IEEE 802.3bj, 802.3bm, 802.3by và thông số kỹ thuật của Hiệp hội Thương mại InfiniBand.

Nguyên tắc làm việc: Kiến trúc phát thải thông minh

ConnectX-6 chuyển tải các nhiệm vụ truyền thông và lưu trữ từ CPU máy chủ sang phần cứng adapter.Để lưu trữ, Các lệnh NVMe-oF được xử lý trực tiếp trên bộ điều hợp, giải phóng các lõi CPU.độ trễ thấp hơn, tốc độ tin nhắn cao hơn (215 Mpps) và khả năng mở rộng ứng dụng được cải thiện.

Ứng dụng và triển khai

• HPC Cluster:Mô phỏng dựa trên MPI đòi hỏi độ trễ thấp và tốc độ thông điệp cao.
• Đào tạo AI:NVIDIA GPU cụm với GPUDirect RDMA và NCCL tập thể.
• Lưu trữ NVMe-oF:Đảm tải mục tiêu / khởi động cho truy cập lưu trữ NVMe hiệu suất cao.
• Trung tâm dữ liệu ảo hóa:SR-IOV và ASAP2 cho OVS trong NFV và đám mây.
• Máy chủ đa ổ cắm:Cấu hình Socket Direct để bỏ qua các nút thắt QPI / UPI.

Thông số kỹ thuật và tùy chọn đặt hàng

Lưu ý: MCX653106A-HAT hỗ trợ InfiniBand (HDR) 200Gb / s và 200/100/50/25/10GbE. Kích thước: 167.65mm x 68.90mm (không có bracket). Bao gồm bracket cao (phụ kiện bracket ngắn).Tiêu thụ năng lượng < 15W.

Ưu điểm và điểm khác biệt

• so với Previous Gen (ConnectX-5):Tăng gấp đôi băng thông (200Gb / s so với 100Gb / s), tích hợp SHARP cho tính toán trong mạng và mã hóa cấp khối.
• so với các NIC đối thủ:Truy cập thực sự phần cứng cho các tập thể NVMe-oF và MPI, không chỉ tải không có quốc gia.
• Tùy chọn Socket Direct:Có sẵn cho các máy chủ đa ổ cắm để loại bỏ các nút thắt UPI / QPI.
• Tuân thủ FIPS:Mã hóa phần cứng đáp ứng các tiêu chuẩn bảo mật của chính phủ.

Dịch vụ & Hỗ trợ

Chúng tôi cung cấp tư vấn kỹ thuật 24/7, dịch vụ RMA và hỗ trợ tích hợp cho các bộ điều hợp ConnectX-6.Nhóm của chúng tôi cung cấp xác thực trình điều khiển cho các bản phân phối Linux chínhHỗ trợ cấu hình trước bán hàng cho thiết kế vải InfiniBand có sẵn.

Câu hỏi thường gặp (FAQ)

Hỏi: MCX653106A-HDAT có tương thích với các công tắc lượng tử 200Gb / s không?

A:Vâng, nó hoàn toàn tương thích với các công tắc NVIDIA Quantum QM8700 / QM8790 và các công tắc Quantum-2 khi sử dụng chế độ HDR hoặc NDR với các cáp thích hợp.

Q: Có thể sử dụng bộ chuyển đổi này cho Ethernet cũng như InfiniBand?

A:Vâng, nó hỗ trợ cả InfiniBand và Ethernet giao thức. phần mềm cố định tự động phát hiện loại chuyển đổi và cấu hình các chế độ thích hợp.

Q: Nó có hỗ trợ RoCE (RDMA trên Converged Ethernet)?

A:Có, ConnectX-6 hỗ trợ đầy đủ RoCE, cung cấp RDMA độ trễ thấp trong môi trường Ethernet.

Q: Tỷ lệ nhắn tin tối đa là bao nhiêu?

A:Bộ chuyển đổi cung cấp lên đến 215 triệu tin nhắn mỗi giây, lý tưởng cho khối lượng công việc HPC gói nhỏ.

Q: Thẻ có tương thích với khe cắm PCIe Gen 3.0 không?

A:Vâng, nó tương thích ngược với PCIe Gen 3.0 (x16), mặc dù băng thông sẽ bị giới hạn ở ~ 100Gb / s mỗi cổng do giới hạn Gen 3.

Các biện pháp phòng ngừa và lưu ý về tính tương thích

• Yêu cầu khe PCIe:Để có hiệu suất 200Gb/s đầy đủ, lắp đặt trong khe cắm PCIe Gen 4.0 x16.
• Làm mát:Đảm bảo lưu lượng không khí đầy đủ trong khung máy chủ; làm mát thụ động đòi hỏi tối thiểu 200 LFM.
• Cáp:Sử dụng các mô-đun đồng thụ động / hoạt động QSFP56 hoặc mô-đun quang được đánh giá cho 200Gb/s (HDR).
• Hỗ trợ lái xe:Sử dụng NVIDIA MLNX_OFED mới nhất cho Linux hoặc WinOF-2 cho Windows.
• Nhiệt độ hoạt động:Giữ ở nhiệt độ từ -40 °C đến 85 °C.
