Bộ chuyển mạch InfiniBand NVIDIA Quantum MQM8790-HS2F 200G 40 cổng không quản lý 200Gb/s Thay thế Mellanox
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Tài liệu: | MQM8700 series.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Người mẫu: | MQM8790-HS2F (920-9B110-00FH-0D0) | Ứng dụng: | Máy chủ |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Kết nối đường lên: | 200Gbps |
| Nhiệt độ hoạt động: | 0°C đến 40°C (32°F đến 104°F) | Sự miêu tả: | Công tắc infiniband 200g 200g, nguồn cung cấp năng lượng kép |
| Làm nổi bật: | Bộ chuyển mạch InfiniBand NVIDIA Quantum 200G,Bộ chuyển mạch mạng 40 cổng không quản lý,Bộ chuyển mạch 200Gb/s thay thế Mellanox |
||
Mô tả sản phẩm

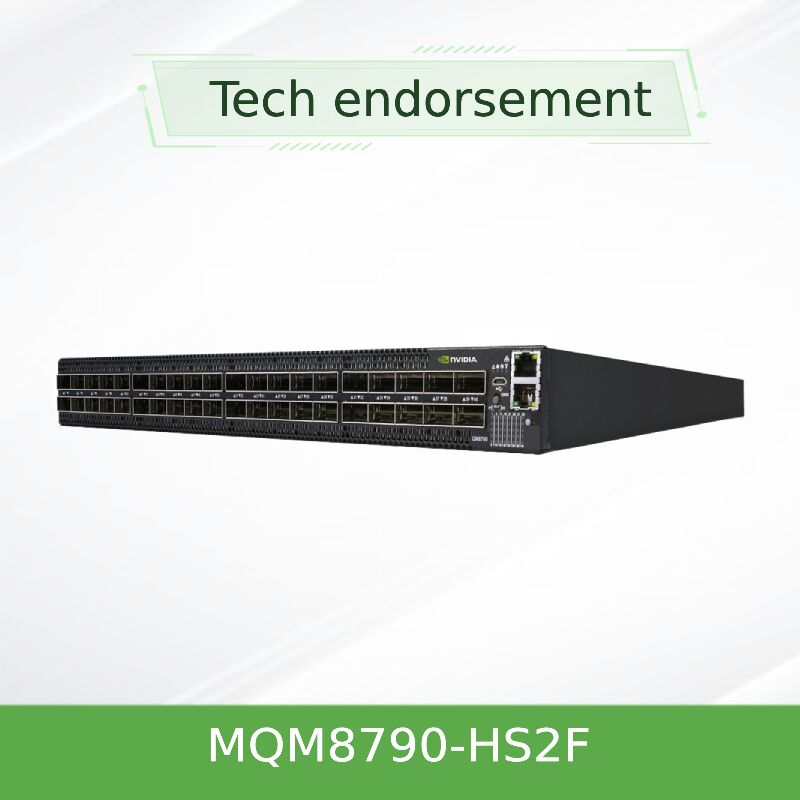

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand Smart Switch
Tăng tốc HPC, AI,và cơ sở hạ tầng đám mây với một chuyển đổi không chặn 40 cổng 200G tích hợp điện toán trong mạng và phân chia 100G mật độ kép được thiết kế cho công suất tối đa và độ trễ tối thiểu.
- 40 cổng QSFP56 hoạt động ở tốc độ 200Gb/s hoặc phân tách thành 80 cổng x 100Gb/s
- Khả năng chuyển mạch tổng thể lên đến 16 Tb/s (không chặn)
- Công nghệ SHARP tích hợp để tăng tốc giao tiếp tập thể
- SKU không được quản lý (MQM8790-HS2F) với CPU Broadwell lõi kép x86 và hỗ trợ quản lý subnet trên máy tính lên đến 2000 nút
- Dòng không khí P2C, nguồn điện dư thừa 1 + 1, độ sâu tiêu chuẩn 1U, tương thích ngược với ConnectX-6 và bộ điều hợp thế hệ trước
Đặc điểm
- Vải 200G mật độ cao:40 cổng QSFP56 mỗi cổng cung cấp 200Gb / s với băng thông hai chiều đầy đủ.
- Tính linh hoạt chia cảng:Chuyển đổi bất kỳ cổng 200G nào thành hai cổng 100G độc lập Ưu điểm cho việc triển khai ToR mật độ kép.
- Công nghệ NVIDIA SHARP:Máy tính dựa trên phần cứng trong mạng tính rằng tải và tăng tốc MPI, NCCL, và SHMEM tập thể.
- Hỗ trợ kiến trúc nâng cao:Fat Tree, DragonFly+, Torus đa chiều, và định tuyến thích nghi cho các loại vải không bị tắc nghẽn.
- Thiết kế tiết kiệm năng lượng:80 PLUS Gold chứng nhận, cân sức mạnh với sử dụng cổng, tuân thủ RoHS.
Công nghệ & Tiêu chuẩn
Được xây dựng trên kiến trúc NVIDIA Quantum InfiniBand, MQM8790-HS2F tận dụngGiao thức tổng hợp và giảm phân cấp có thể mở rộng (SHARP)Nó hỗ trợ định tuyến tĩnh và thích nghi, QoS và kiểm soát tắc nghẽn.Chuyển đổi hoàn toàn tương thích với 200G/100G HDR/HDR100 InfiniBand và tương thích ngược với FDR/EDR, đảm bảo tích hợp trơn tru vào các trung tâm dữ liệu hiện có. Phiên bản quản lý x86 chạy MLNX-OS (phiên bản không quản lý dựa trên UFM hoặc OpenSM bên ngoài).

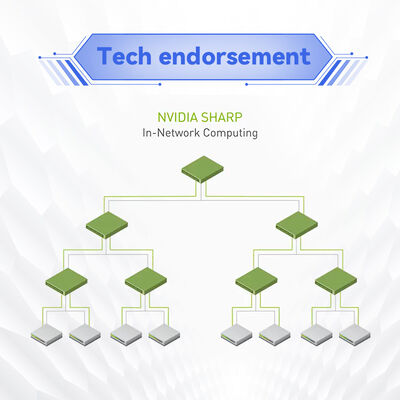

Nguyên tắc làm việc: Máy tính trong mạng
Không giống như các công tắc truyền thống chỉ chuyển tiếp các gói tin, MQM8790-HS2F xử lý dữ liệu khi nó đi qua mạng.bộ chuyển đổi phần cứng tổng hợp hoặc giảm dữ liệu ở tốc độ dâyĐiều này loại bỏ nhiều giao tiếp điểm cuối, giảm đáng kể độ trễ cho đào tạo AI và mô phỏng HPC. Bộ xử lý x86 nhúng quản lý khởi tạo vải và khám phá topology,trong khi tăng tốc dữ liệu xảy ra trong silicon chuyên dụng.
Ứng dụng và triển khai
- Tập hợp AI siêu quy mô:Đào tạo song song của các mô hình lớn đòi hỏi độ trễ thấp.
- Máy tính hiệu suất cao (HPC):Mô phỏng dựa trên MPI trong thời tiết, gen và vật lý.
- Cửa hàng cao gấp đôi (ToR):Phân chia cổng thành 100G để kết nối máy chủ dày đặc.
- Cloud & Storage:NVMe-oF trên InfiniBand, backend lưu trữ công suất cao.
- Nghiên cứu & Giáo dục:Cột sống cho các trung tâm siêu máy tính trong trường.
Thông số kỹ thuật và tùy chọn đặt hàng
| Mô hình | Cổng & Tốc độ | Khả năng chuyển đổi | Quản lý | Dòng không khí | Cung cấp điện | Kích thước (HxWxD) |
|---|---|---|---|---|---|---|
| MQM8790-HS2F | 40 QSFP56 (200G) hoặc 80 x 100G | 16 Tb/s không chặn | Không được quản lý (UFM/OpenSM bên ngoài) | P2C (Port to Cooling) | 2 x AC, 1 + 1 dư thừa, 80 + Vàng | 43.6 x 433 x 590 mm (1U) |
| MQM8790-HS2R | 40 QSFP56 (200G) hoặc 80 x 100G | 16 Tb/s không chặn | Không quản lý | C2P (tối hóa đến cổng) | 2 x AC, dư thừa | Tương tự. |
| MQM8700-HS2F | 40 QSFP56 (200G) hoặc 80 x 100G | 16 Tb/s không chặn | Được quản lý (trên máy MLNX-OS) | P2C | 2 x AC, dư thừa | Tương tự. |
Lưu ý: Tất cả các mô hình bao gồm CPU Broadwell lõi kép x86, bộ nhớ 8GB, 1x RJ45, 1x bảng điều khiển, 1x micro USB. Trọng lượng với 2 PSU: ~ 12.48kg. Cáp: QSFP56 thụ động / đồng / quang hoạt động.
Ưu điểm và điểm khác biệt
- So với các bộ chuyển đổi 100G truyền thống:Cổng 200G gốc cộng với chia cổng cung cấp gấp đôi radix, giảm các tầng mạng và giảm CAPEX.
- SHARP tích hợp:Không giống như các công tắc tiêu chuẩn, MQM8790-HS2F tăng tốc các tập thể trong phần cứng, giảm thời gian hoàn thành công việc lên đến 10 lần.
- Tiết kiệm năng lượng và không gian:Các yếu tố hình thức 1U với tốc độ truyền lên đến 16Tb / s tiêu thụ năng lượng ít hơn mỗi Gb so với các giải pháp cạnh tranh; chứng nhận ENERGY STAR.
- Khả năng tương thích ngược hệ sinh thái:Hoạt động liền mạch với thẻ mạng ConnectX-4/5/6 và cáp hiện có.
Dịch vụ & Hỗ trợ
Chúng tôi cung cấp hỗ trợ toàn diện trước và sau bán hàng: tư vấn kỹ thuật 24/7, xử lý bảo hành RMA, và phối hợp khắc phục sự cố tại chỗ.Kiểm tra khả năng tương thích firmware, và tích hợp với các loại vải InfiniBand hiện có. Tất cả các đơn vị đều có bảo hành tối thiểu 1 năm (có thể mở rộng).
Câu hỏi thường gặp (FAQ)

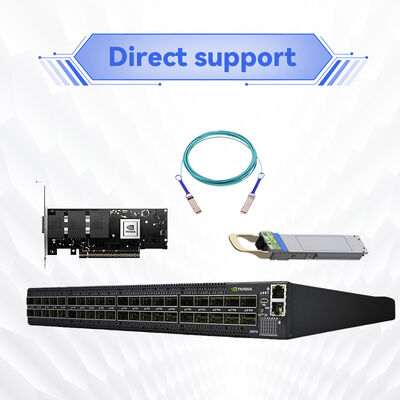

Q: MQM8790-HS2F có tương thích với thẻ mạng tiêu chuẩn như Mellanox ConnectX-6 không?
A:Có, nó hoàn toàn tương thích với thẻ mạng ConnectX-6 (200G/100G) và các thế hệ trước (ConnectX-5, ConnectX-4) trong chế độ tương thích ngược.sử dụng với thẻ mạng hỗ trợ HDR hoặc HDR100.
Q: Tôi có thể điều khiển công tắc này mà không cần bộ điều khiển bên ngoài?
A:MQM8790-HS2F là một công tắc không được quản lý; tuy nhiên, nó bao gồm một quản lý mạng con trên máy có khả năng đưa ra một cấu trúc lên đến 2000 nút ra khỏi hộp.NVIDIA UFM hoặc OpenSM được khuyến cáo.
Hỏi: Làm thế nào chia cổng thành 100G hoạt động về mặt kỹ thuật?
A:Mỗi cổng QSFP56 mang bốn làn SerDes. Bằng cách cấu hình cổng như hai giao diện 2 làn độc lập, công tắc có thể điều khiển hai kết nối 100G riêng biệt (sử dụng cáp chia).Điều này hiệu quả tăng gấp đôi số cổng cho các điểm cuối 100G.
Hỏi: tiêu thụ điện thông thường ở nửa tải là bao nhiêu?
A:Chuyển đổi năng động làm giảm năng lượng khi các cổng không được sử dụng.
Q: MQM8790-HS2F sử dụng hướng lưu lượng không khí nào?
A:Phiên bản -HS2F sử dụng dòng không khí P2C (port side to cooling fan) - không khí đi vào từ phía cổng và đi ra từ phía fan.
Các biện pháp phòng ngừa và lưu ý về tính tương thích

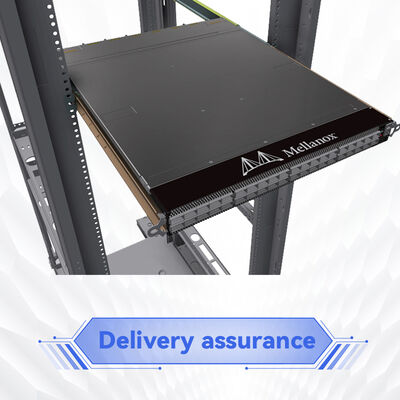

- Hướng lưu lượng không khí:Hãy chắc chắn rằng hệ thống làm mát rack của bạn phù hợp với mô hình công tắc (P2C cho MQM8790-HS2F, C2P cho -HS2R).

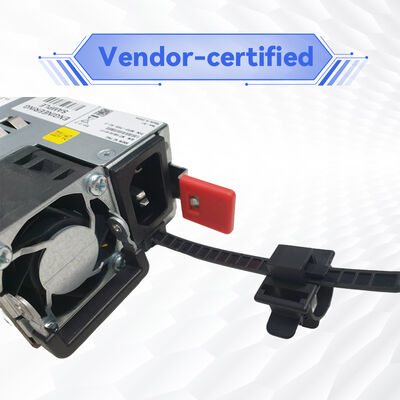

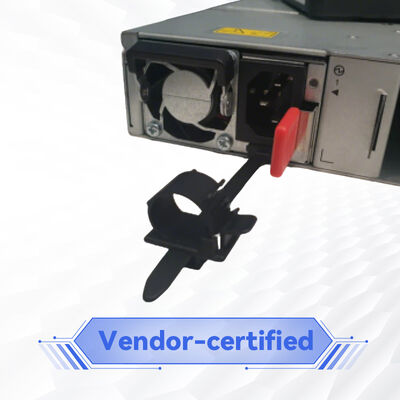

- Nguồn cung cấp điện:Phạm vi đầu vào 100-127V hoặc 200-240V AC. Chỉ sử dụng dây điện được cung cấp.
- Cáp:Đối với hoạt động 200G, sử dụng đồng thụ động QSFP56 (lên đến 3m) hoặc các mô-đun quang hoạt động.
- Môi trường hoạt động:Nhiệt độ 0 °C ∼40 °C, độ ẩm 10% ∼85% không ngưng tụ. Độ cao ≤3200m. EMC phù hợp với CE, FCC, VCCI, ICES, RCMS.
- Phần mềm:Trong khi không được quản lý, các bản cập nhật firmware được thực hiện thông qua máy chủ bên ngoài.
