NETCONNECT Category 6A 24 Port 1U Rack-Mountable Patch Panel cho các thiết bị mạng mật độ cao
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Commscope |
| Số mô hình: | 760237032 |
| Tài liệu: | 760237032 _ .pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | HỘP |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Hạng mục ANSI/TIA: | 6A | Loại cáp: | Không được che chở |
|---|---|---|---|
| Màu sắc: | Đen | Loại dây dẫn: | Rắn | Bị mắc kẹt |
| Mô-đun, số lượng: | 4 | Kiểu bảng điều khiển: | Thẳng |
| Làm nổi bật: | Bảng vá loại 6A,bảng vá lỗi 24 cổng,Bảng vá gắn rack 1U |
||
Mô tả sản phẩm

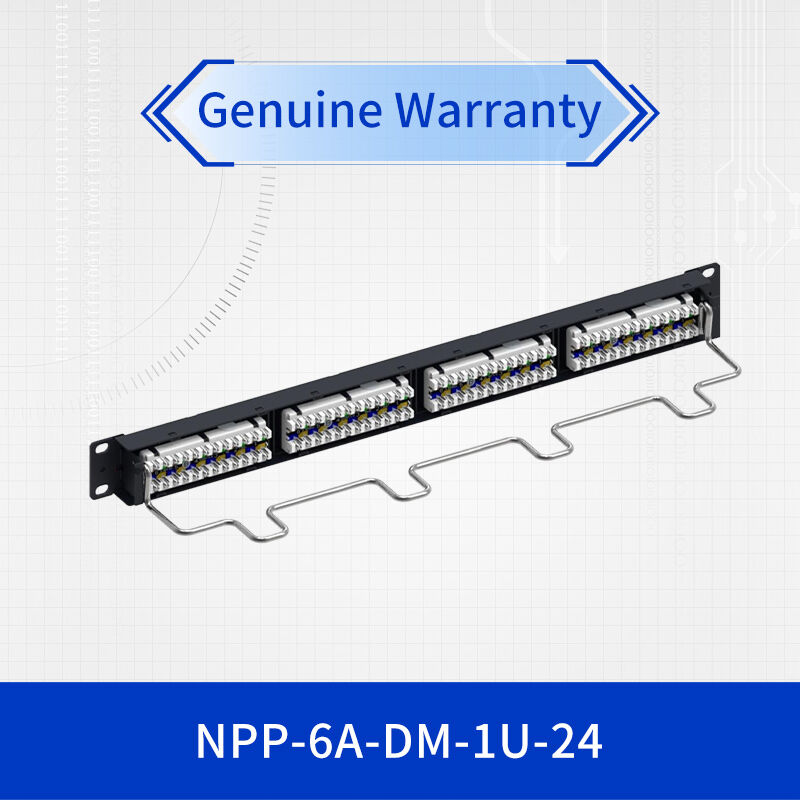

NETCONNECT Cat 6A Panel phân phối mô-đun không được bảo vệ, 1U, cổng 24
Tổng quan sản phẩm
NETCONNECT đại diện cho thế hệ tiếp theo của công nghệ bảng patch không được bảo vệ hạng 6A hiệu suất cao. Được thiết kế để hỗ trợ 10 ứng dụng Gigabit Ethernet lên đến 100 mét,Mô-đun phân phối 1U gắn trên kệ này cung cấp hiệu suất đặc biệt trong khi duy trì khả năng tương thích ngược với các cơ sở hạ tầng hạng 6 và 5e hiện cóVới 24 cổng trong một yếu tố hình thức 1U nhỏ gọn, tấm vá này tối ưu hóa không gian kệ trong khi đảm bảo kết nối đáng tin cậy cho môi trường mạng đòi hỏi.
Các tính năng và lợi ích nâng cao
Hiệu suất 10GbE
Hỗ trợ 10 Gigabit Ethernet lên đến 100 mét với băng thông 500MHz, vượt quá các yêu cầu hạng mục 6A.
Thiết kế mật độ cao
24 cổng trong một không gian 1U duy nhất tối đa hóa hiệu quả rack trong khi duy trì khả năng quản lý cáp vượt trội.
Hỗ trợ PoE tăng cường
Hoàn toàn phù hợp với IEEE 802.3bt (Loại 4) cho các ứng dụng PoE++ công suất cao lên đến 90W.
Bảo vệ qua sóng ngoài hành tinh vượt trội
Thiết kế tiên tiến giảm thiểu crosstalk ngoài hành tinh cho hiệu suất 10GbE đáng tin cậy trong các thiết bị mật độ cao.
Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Loại sản phẩm | Bảng phân phối mô-đun không được bảo vệ, hạng 6A |
| Danh mục hiệu suất | ANSI/TIA Category 6A, ISO/IEC Class EA |
| Cấu hình cổng | 24 cổng, không gian giá 1U |
| Tiêu chuẩn truyền tải | ANSI/TIA-568.2-D, ISO/IEC 11801 Lớp EA |
| Loại chấm dứt | IDC (đối kết trục cách nhiệt) |
| Kế hoạch dây chuyền | T568A & T568B |
| Cáp tương thích | 22-24 AWG, rắn hoặc sợi (0.762mm - đường kính 1.168mm) |
| Kích thước (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Nhiệt độ hoạt động | -10°C đến +60°C (14°F đến 140°F) |
| Tuổi thọ chèn | 750 + chu kỳ tối thiểu |
Thông số kỹ thuật hiệu suất
| Parameter | Thông số kỹ thuật |
|---|---|
| Dải băng thông | 500 MHz (Hiệu suất hạng 6A) |
| Hỗ trợ tốc độ dữ liệu | 10GBASE-T lên đến 100m, 1000BASE-T lên đến 100m |
| Dielectric chống điện áp | 1,000 Vac tiếp xúc với tiếp xúc, 1500 Vac bề mặt dẫn |
| Kháng cách nhiệt | Ít nhất 500 MΩ |
| Đánh giá hiện tại | 1.5 A @ 20°C (68°F) |
| Lực giữ phích | 133 N (29.9 lbf) tối thiểu |
| Tuân thủ PoE | IEEE 802.3bt (Loại 4) cho cung cấp năng lượng lên đến 90W |
Ứng dụng được khuyến cáo
- Cơ sở hạ tầng mạng 10GbE:Lý tưởng cho cáp nền và đường ngang hỗ trợ các ứng dụng Ethernet 10 Gigabit
- Trung tâm dữ liệu mật độ cao:Hoàn hảo cho phòng máy chủ và trung tâm dữ liệu yêu cầu mật độ cổng tối đa với hiệu suất 10GbE
- Năng lượng qua Ethernet triển khai:Hỗ trợ các ứng dụng PoE ++ công suất cao bao gồm máy ảnh PTZ, điểm truy cập và khách hàng mỏng
- Mạng lưới khuôn viên doanh nghiệp:Được thiết kế cho môi trường doanh nghiệp đòi hỏi kết nối 10GbE chắc chắn trong tương lai
- Y tế và giáo dục:Thích hợp cho các ứng dụng sử dụng băng thông chuyên sâu trong môi trường hình ảnh y tế và học tập kỹ thuật số
Tính năng lắp đặt và thiết kế
Bảng vá loại 6A này có thiết kế bảng thẳng với quản lý cáp tích hợp, được thiết kế đặc biệt để duy trì hiệu suất 10GbE trong các thiết bị mật độ cao.Xây dựng thermoplastic chống cháy với khung thép phủ bột đảm bảo độ bền và hiệu suất đáng tin cậyThiết kế tiên tiến của bảng điều khiển giảm thiểu crosstalk ngoài hành tinh, một yếu tố quan trọng để duy trì hiệu suất 10GBASE-T trong môi trường cáp gói.
Tuân thủ & Chứng nhận
- UL 94 V-0 Đánh giá khả năng cháy
- RoHS, UK RoHS, và Trung Quốc RoHS phù hợp
- Phù hợp với REACH SVHC
- ISO 9001:2015 Hệ thống quản lý chất lượng
- Tuân thủ RCM (An toàn điện và viễn thông)
- Tiêu chuẩn an toàn UL và cUL
Câu hỏi thường gặp
Sự khác biệt giữa hiệu suất hạng 6 và hạng 6A là gì?
Danh mục 6A hỗ trợ 10 Gigabit Ethernet lên đến 100 mét với băng thông 500MHz, trong khi Danh mục 6 được giới hạn ở 10GbE lên đến 55 mét với băng thông 250MHz.Bảng vá hạng 6A cung cấp hiệu suất giao tiếp vượt trội cho 10GbE đáng tin cậy trong các thiết bị mật độ cao.
Bảng vá này có hỗ trợ các ứng dụng PoE công suất cao không?
Vâng, tấm vá hạng 6A này hoàn toàn tuân thủ tiêu chuẩn IEEE 802.3bt (Loại 4).hỗ trợ các ứng dụng PoE ++ với năng lượng phân phối lên đến 90W mỗi cổng cho các thiết bị đòi hỏi như máy ảnh PTZ và điểm truy cập hiệu suất cao.
Loại cáp nào tương thích với tấm vá loại 6A này?
Mô-đun phân phối không được che chắn này hỗ trợ cả các dây dẫn rắn và dây thắt từ 22-24 AWG, với đường kính cáp từ 0,762mm (0,03in) đến 1,168mm (0,046in),tương thích với hệ thống dây cáp tiêu chuẩn hạng 6A.
Ghi chú cài đặt
- Đảm bảo tách cáp và gói đúng để duy trì hiệu suất crosstalk ngoài hành tinh
- Sử dụng các thành phần được chứng nhận hạng 6A trên toàn kênh để đảm bảo hiệu suất 10GbE
- Thực hiện theo các khuyến nghị của nhà sản xuất về bán kính uốn cong và quản lý cáp
- Xác minh các kỹ thuật kết thúc thích hợp để duy trì các đặc điểm cản
- Kiểm tra các kênh được lắp đặt để xác nhận các thông số kỹ thuật hiệu suất hạng 6A
