NETCONNECT Nhóm 6 Bảng vá không được bảo vệ 1U Đặt trên kệ 24 cổng ANSI/TIA-568.2-D phù hợp với IEEE 802.3bt tương thích
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Commscope |
| Số mô hình: | 760237024 |
| Tài liệu: | 760237024 _ .pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | HỘP |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Kiểu bảng điều khiển: | Thẳng | Hạng mục ANSI/TIA: | 6 |
|---|---|---|---|
| Loại cáp: | Không được che chở | Màu sắc: | Đen |
| Loại dây dẫn: | Rắn | Bị mắc kẹt | Mô-đun, số lượng: | 4 |
| Làm nổi bật: | Bảng vá gắn rack 1U,Bảng phân phối tuân thủ ANSI/TIA-568.2-D,Bảng vá mạng tương thích IEEE 802.3bt |
||
Mô tả sản phẩm

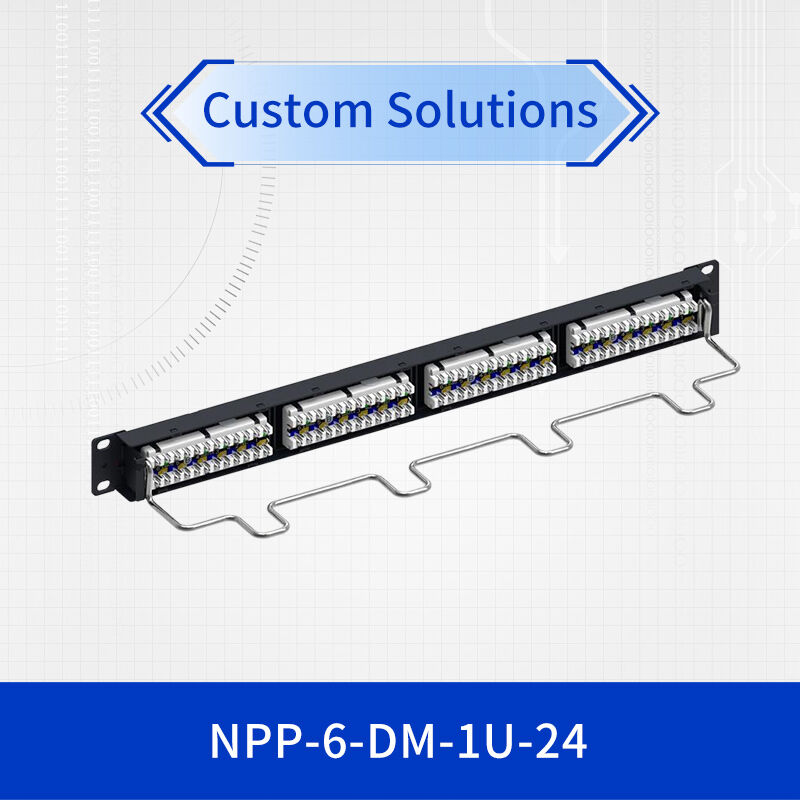

NETCONNECT Cat 6 Panel phân phối mô-đun không được bảo vệ, 1U, cổng 24
Tổng quan sản phẩm
NETCONNECT đại diện cho một bảng điều chỉnh không bị che chắn hạng 6 hiệu suất cao được thiết kế cho môi trường mạng doanh nghiệp hiện đại.Mô-đun phân phối gắn rack 1U này cung cấp 24 cổng kết nối đáng tin cậy trong khi tối ưu hóa việc sử dụng không gian rackĐược thiết kế để đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt, tấm vá này đảm bảo hiệu suất nhất quán cho cả các ứng dụng cung cấp dữ liệu và điện.
Các tính năng và lợi ích chính
Thiết kế mật độ cao
24 cổng trong một không gian 1U duy nhất tối đa hóa hiệu quả rack trong khi duy trì khả năng truy cập cho quản lý cáp.
Khả năng tương thích chung
Hỗ trợ cả hai dây dẫn rắn và dây thắt từ 22-24 AWG, chứa nhiều loại cáp khác nhau.
Sức bền cao hơn
Định hướng cho 750 + chu kỳ chèn với các đường tiếp xúc bọc niken để có độ tin cậy lâu dài.
Điện qua Ethernet sẵn sàng
Hoàn toàn phù hợp với IEEE 802.3bt (Loại 4) cho các ứng dụng PoE công suất cao.
Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Loại sản phẩm | Panel phân phối mô-đun không được bảo vệ, hạng 6 |
| Cấu hình cổng | 24 cổng, không gian giá 1U |
| Tiêu chuẩn tuân thủ | ANSI/TIA-568.2-D, ISO/IEC 11801 lớp E |
| Loại chấm dứt | IDC (đối kết trục cách nhiệt) |
| Kế hoạch dây chuyền | T568A & T568B |
| Cáp tương thích | 22-24 AWG, rắn hoặc rải rác |
| Kích thước (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Nhiệt độ hoạt động | -10°C đến +60°C (14°F đến 140°F) |
| Tuổi thọ chèn | 750 + chu kỳ tối thiểu |
| Tuân thủ PoE | IEEE 802.3bt (Loại 4) tương thích |
Thông số kỹ thuật hiệu suất
| Parameter | Thông số kỹ thuật |
|---|---|
| Điện áp chống điện đệm (tiếp xúc với tiếp xúc) | 1,000 Vac @ 60 Hz |
| Dòng điện đệm điện áp (bề mặt dẫn điện) | 1,500 Vac @ 60 Hz |
| Kháng cách nhiệt | Ít nhất 500 MΩ |
| Đánh giá hiện tại | 1.5 A @ 20°C (68°F) |
| Lực giữ phích | 133 N (29.9 lbf) tối thiểu |
Ứng dụng được khuyến cáo
- Cơ sở hạ tầng mạng doanh nghiệp:Lý tưởng cho các khung phân phối chính và phân phối trung gian trong môi trường doanh nghiệp
- Việc triển khai trung tâm dữ liệu:Thích hợp cho phòng máy chủ và trung tâm dữ liệu vá với các yêu cầu mật độ cao
- Mạng lưới PoE:Hỗ trợ các ứng dụng Power over Ethernet bao gồm camera IP, điểm truy cập và điện thoại VoIP
- Hệ thống dây cáp có cấu trúc:Hoàn hảo cho các thiết bị dây cáp cấu trúc phù hợp với TIA-568
- Mạng xây dựng thương mại:Được thiết kế cho các tòa nhà văn phòng, cơ sở giáo dục và môi trường chăm sóc sức khỏe
Tính năng lắp đặt và thiết kế
Bảng vá hạng 6 này có thiết kế bảng thẳng với quản lý cáp tích hợp, tạo điều kiện cho việc lắp đặt có tổ chức trong các giá 19 inch tiêu chuẩn.Xây dựng thermoplastic chống cháy đảm bảo độ bền, trong khi khung thép phủ bột cung cấp tính toàn vẹn về cấu trúc.
Tuân thủ & Chứng nhận
- UL 94 V-0 Đánh giá khả năng cháy
- RoHS, UK RoHS, và Trung Quốc RoHS phù hợp
- Phù hợp với REACH SVHC
- ISO 9001:2015 Hệ thống quản lý chất lượng
- Tuân thủ RCM (An toàn điện và viễn thông)
Câu hỏi thường gặp
Loại cáp nào tương thích với tấm vá này?
Mô-đun phân phối không được che chắn này hỗ trợ cả các dây dẫn rắn và dây thắt từ 22-24 AWG, với đường kính cáp từ 0,762mm (0,03in) đến 1,168mm (0,046in).
Bảng vá này hỗ trợ các ứng dụng Power over Ethernet?
Vâng, tấm vá loại 6 này hoàn toàn tuân thủ các khuyến nghị IEEE 802.3bt (Loại 4) cho việc cung cấp điện an toàn qua cáp LAN khi được cài đặt theo tiêu chuẩn công nghiệp.
Tuổi thọ dự kiến của tấm vá này là bao lâu?
Bảng được đánh giá tối thiểu 750 chu kỳ chèn với các phích phù hợp với IEC 60603-7, đảm bảo độ tin cậy lâu dài trong môi trường được cấu hình lại thường xuyên.
Ghi chú cài đặt
- Đảm bảo giảm căng dây cáp thích hợp để duy trì tính toàn vẹn kết thúc
- Thực hiện theo các khuyến nghị của nhà sản xuất về bán kính uốn cong và quản lý cáp
- Kiểm tra khả năng tương thích với cơ sở hạ tầng dây cáp hiện có trước khi lắp đặt
- Duy trì phạm vi nhiệt độ hoạt động thích hợp cho hiệu suất tối ưu
- Sử dụng các công cụ kết thúc thích hợp để đảm bảo kết nối IDC đáng tin cậy
