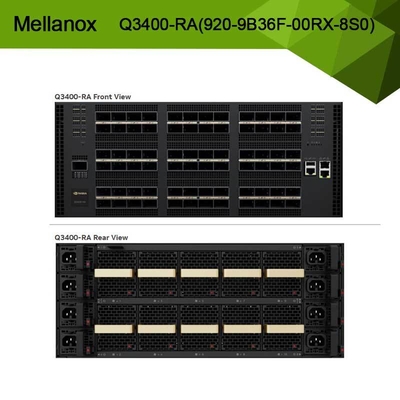

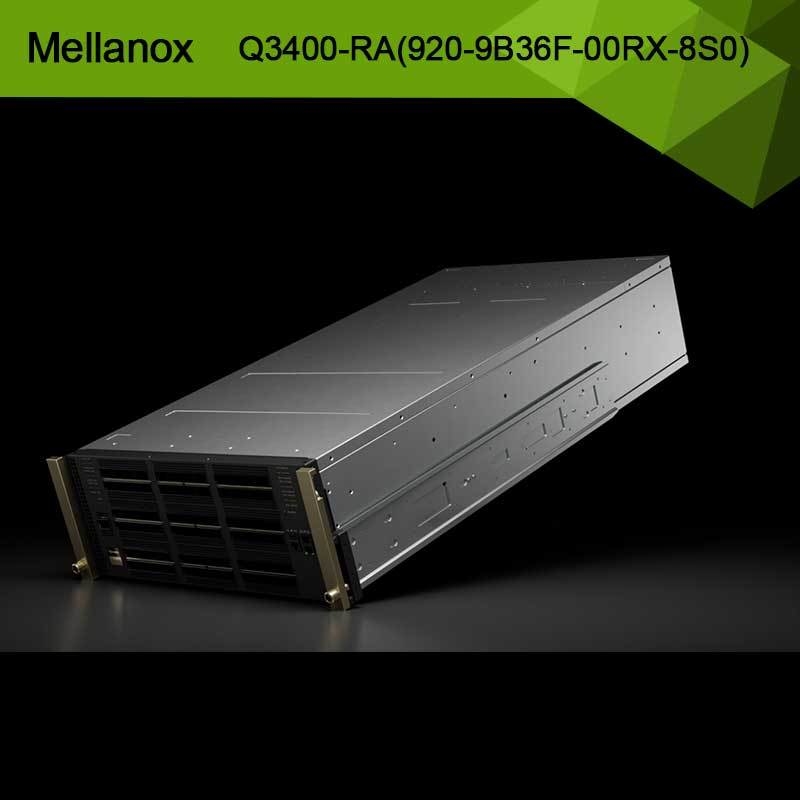

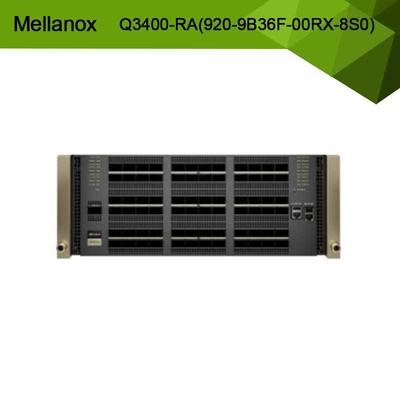

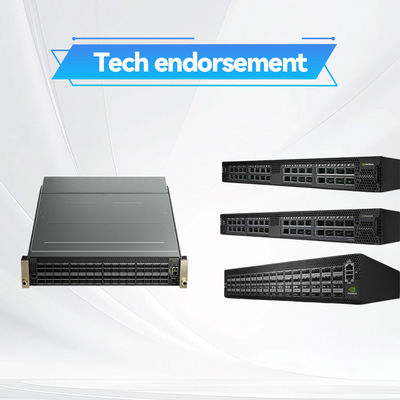

Công tắc Infiniband XDR dựa trên Quantum-3 Q3400-RA 920-9B36F-00RX-8S0 4U 144 Cổng XDR trên 72 Khung OSFP 8 Nguồn

Hệ thống chuyển mạch InfiniBand NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s

NVIDIA Q3400-RA là một hệ thống chuyển mạch InfiniBand hiệu suất cao, gắn trên giá đỡ 4U, được thiết kế cho các trung tâm dữ liệu AI và HPC thế hệ tiếp theo. Được xây dựng trên ASIC NVIDIA Quantum-3 đột phá, bộ chuyển mạch mạng này mang lại thông lượng tổng hợp hàng đầu trong ngành là 115,2 Tb/s thông qua 144 cổng 800Gb/s không bị chặn. Nó được thiết kế để có khả năng mở rộng lớn, độ trễ cực thấp và hiệu quả năng lượng vượt trội, khiến nó trở thành giải pháp xương sống lý tưởng cho các cụm quy mô lớn và cấu trúc đào tạo AI.

Điểm bán hàng chính

• Hiệu suất vượt trội: 144 cổng InfiniBand 800Gb/s với tổng băng thông là 115,2 Tb/s.
• Quantum-3 ASIC: Tận dụng công nghệ SerDes 200Gb/s để có hiệu suất và hiệu quả vượt trội.
• Quản lý nâng cao: Có cổng Quản lý Mạng Fabric (FNM) chuyên dụng để kiểm soát hợp lý thông qua NVIDIA UFM.
• Thiết kế mạnh mẽ: Yếu tố hình thức 4U với bộ cấp nguồn và làm mát dự phòng, có thể thay thế nóng để có độ tin cậy tối đa.
• Hướng tới tương lai: Hỗ trợ chức năng bộ định tuyến tùy chọn để mở rộng cụm đa trang web và nhiều loại cấu trúc liên kết mạng.

Đặc điểm

• Hệ thống chuyển mạch InfiniBand 4U cấu hình cố định
• 144 cổng XDR 800Gb/s trên 72 lồng OSFP
• Làm mát bằng không khí với luồng không khí từ trước ra sau (C2P)
• 8 bộ cấp nguồn dự phòng, có thể thay thế nóng (200-240V AC)
• 10 quạt có thể thay thế nóng
• Cổng quản lý chuyên dụng: FNM (OSFP), MGT (RJ45), Console (RJ45), USB
• Hỗ trợ NVIDIA SHARP™, định tuyến thích ứng và cách ly hiệu suất

Công nghệ

Q3400-RA bộ chuyển mạch mạng được trang bị ASIC chuyển mạch NVIDIA Quantum-3, sử dụng công nghệ SerDes 200Gb/s trên mỗi làn tiên tiến. Nó hỗ trợ tiêu chuẩn XDR InfiniBand, hoạt động ở tốc độ 200Gb/s trên mỗi làn với mã hóa 64b/66b để có tốc độ dữ liệu hiệu quả là 800Gb/s trên mỗi cổng. Hệ thống cũng hỗ trợ khả năng tương thích ngược với tốc độ NDR (400Gb/s), HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) và QDR (40Gb/s). Nó kết hợp các tính năng nâng cao như Giao thức tổng hợp và giảm thiểu phân cấp có thể mở rộng (SHARP) của NVIDIA để tăng tốc các hoạt động tập thể.

Nguyên tắc hoạt động

Bộ chuyển mạchSN 2000 hoạt động như một bộ chuyển mạch chéo không bị chặn, có độ phân tích cao. Các gói dữ liệu đi vào thông qua các lồng OSFP ở mặt trước. ASIC Quantum-3 thực hiện chuyển mạch gói, định tuyến và xử lý nâng cao (như SHARP offloads) ở tốc độ đường truyền. Hệ thống được quản lý chạy NVOS (Hệ điều hành NVIDIA), cung cấp toàn quyền kiểm soát cấu trúc chuyển mạch, cấu hình và giám sát thông qua các giao diện quản lý trong băng hoặc ngoài băng. Cổng FNM riêng biệt cung cấp một đường dẫn chuyên dụng cho lưu lượng quản lý cấu trúc, đảm bảo các cổng dữ liệu được sử dụng đầy đủ cho khối lượng công việc tính toán.

Ứng dụng & Cách sử dụng

NVIDIA SN 2000 Q3400-RA được thiết kế cho các môi trường điện toán hiệu suất cao và trí tuệ nhân tạo đòi hỏi khắt khe nhất. Các ứng dụng chính của nó bao gồm:

• Cụm đào tạo AI: Kết nối hàng nghìn GPU để đào tạo mô hình quy mô lớn.
• Điện toán hiệu suất cao (HPC): Phục vụ như một xương sống băng thông cao trong cấu trúc liên kết fat-tree hoặc dragonfly+ cho các mô phỏng khoa học.
• Cơ sở hạ tầng siêu hội tụ (HCI): Cung cấp nền tảng độ trễ thấp, thông lượng cao cho các ứng dụng chuyên sâu về dữ liệu.
• Trung tâm dữ liệu đám mây: Xây dựng các cấu trúc hiệu quả, có thể mở rộng cho các nhà cung cấp dịch vụ đám mây.
• Cụm đa trang web: Sử dụng các khả năng định tuyến tùy chọn của nó để kết nối các cụm trên các vị trí địa lý khác nhau.

Bảng thông số kỹ thuật

Ưu điểm & Điểm bán hàng

• Mật độ & Hiệu suất hàng đầu trong ngành: Cung cấp mật độ cổng và thông lượng cao nhất trong yếu tố hình thức 4U, giảm diện tích trung tâm dữ liệu và chi phí trên mỗi cổng.
• Độ tin cậy không thỏa hiệp: Có các tính năng dự phòng phần cứng đầy đủ (PSU, quạt) và quản lý nhiệt mạnh mẽ để hoạt động 24/7 trong môi trường khắc nghiệt.
• Bảo vệ đầu tư: Khả năng tương thích ngược với các thế hệ InfiniBand trước đó (NDR, HDR, EDR) bảo vệ các khoản đầu tư cơ sở hạ tầng hiện có.
• Khả năng AI & HPC nâng cao: Hỗ trợ gốc cho NVIDIA SHARP giúp tăng tốc đáng kể khối lượng công việc AI và HPC bằng cách giảm tải các hoạt động tập thể khỏi CPU.
• Quản lý Fabric đơn giản hóa: Cổng FNM chuyên dụng, hoạt động với NVIDIA UFM, cung cấp khả năng hiển thị và kiểm soát vô song mà không tiêu tốn các cổng dữ liệu.

Dịch vụ & Hỗ trợ

Chúng tôi cung cấp hỗ trợ toàn diện cho tất cả các sản phẩm của mình, bao gồm bộ chuyển mạch mạng Q3400-RA. Các dịch vụ của chúng tôi bao gồm:

• Bảo hành: Bảo hành tiêu chuẩn của nhà sản xuất với các tùy chọn bảo hành mở rộng.
• Tính khả dụng: Hàng tồn kho lớn đảm bảo giao hàng nhanh chóng và thời gian giao hàng ngắn.
• Hỗ trợ kỹ thuật: Tư vấn và hỗ trợ kỹ thuật 24/7 từ đội ngũ giàu kinh nghiệm của chúng tôi.
• Hậu cần toàn cầu: Vận chuyển trên toàn thế giới đáng tin cậy với đầy đủ theo dõi và hỗ trợ hải quan.

Câu hỏi thường gặp (FAQ)

Hỏi: Sự khác biệt giữa các mẫu Q3200-RA và Q3400-RA là gì?
Đáp: Q3400-RA là một bộ chuyển mạch 4U lớn duy nhất với 144 cổng. Q3200-RA là khung gầm 2U chứa hai bộ chuyển mạch 36 cổng độc lập, tổng cộng 72 cổng, lý tưởng để tích hợp với cơ sở hạ tầng NDR/HDR hiện có.

Hỏi: Những loại bộ thu phát và cáp nào tương thích với bộ chuyển mạch này?
Đáp: Hệ thống sử dụng đầu nối OSFP và hỗ trợ nhiều loại bộ thu phát quang học chính thức của NVIDIA và của bên thứ ba được chứng nhận và cáp DAC/AOC cho tốc độ từ 40G đến 800G. Các cổng không sử dụng phải được che bằng nắp nhiệt được cung cấp.

Hỏi: Bộ chuyển mạch này có thể được sử dụng trong môi trường InfiniBand hỗn hợp không?
Đáp: Có. SN 2000 Q3400-RA hỗ trợ tự động đàm phán và tương thích ngược với các thiết bị NDR, HDR, EDR, FDR và QDR InfiniBand.

Hỏi: Bộ chuyển mạch được quản lý như thế nào?
Đáp: Nó được quản lý bởi hệ điều hành NVOS của NVIDIA, có thể được truy cập thông qua các cổng quản lý Ethernet chuyên dụng (MGT), bảng điều khiển nối tiếp hoặc cổng Quản lý Mạng Fabric (FNM) để tích hợp với NVIDIA UFM.

Hỏi: Cấu hình dự phòng nguồn là gì?
Đáp: Hệ thống có 8 khe cắm cấp nguồn. Nó yêu cầu tối thiểu 2 PSU để hoạt động nhưng được thiết kế cho khả năng dự phòng N+N. Tất cả các PSU đều có thể thay thế nóng.

Các biện pháp phòng ngừa

• Cài đặt: Phải được lắp đặt theo chiều ngang trong giá đỡ 19" tiêu chuẩn. Đảm bảo có ít nhất 8cm (3 inch) khoảng trống xung quanh các lỗ thông gió.
• Môi trường: Được thiết kế cho môi trường trung tâm dữ liệu có kiểm soát. Nhiệt độ hoạt động: 0°C đến 35°C (với luồng không khí C2P).
• An toàn: Thiết bị nặng (~60kg). Sử dụng thang máy cơ học để lắp đặt. Ngắt kết nối tất cả các dây nguồn trước khi bảo dưỡng.
• Khả năng tương thích điện từ (EMC): Tuân thủ các tiêu chuẩn CE, FCC, VCCI, ICES và RCM.
• Khả năng tương thích: Chỉ sử dụng cáp do NVIDIA cung cấp hoặc được chứng nhận cho các giao diện quản lý (ví dụ: cáp điều khiển) để ngăn ngừa các sự cố giao tiếp I²C tiềm ẩn.
