NVIDIA Spectrum SN3000 MSN3700-CS2F: High-Density 100GbE Open Networking Switch

1. Tổng quan sản phẩm

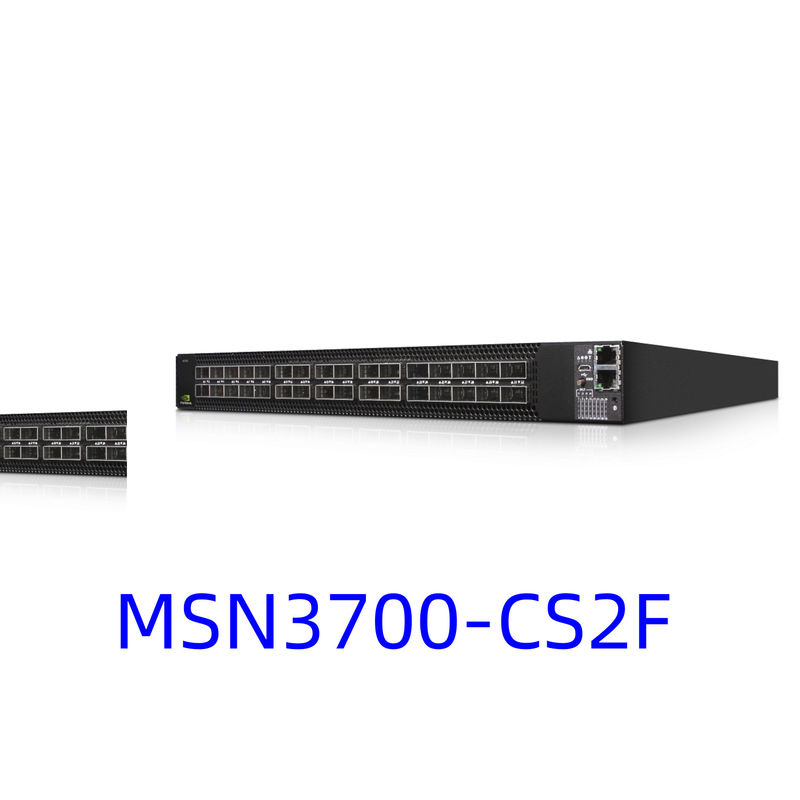

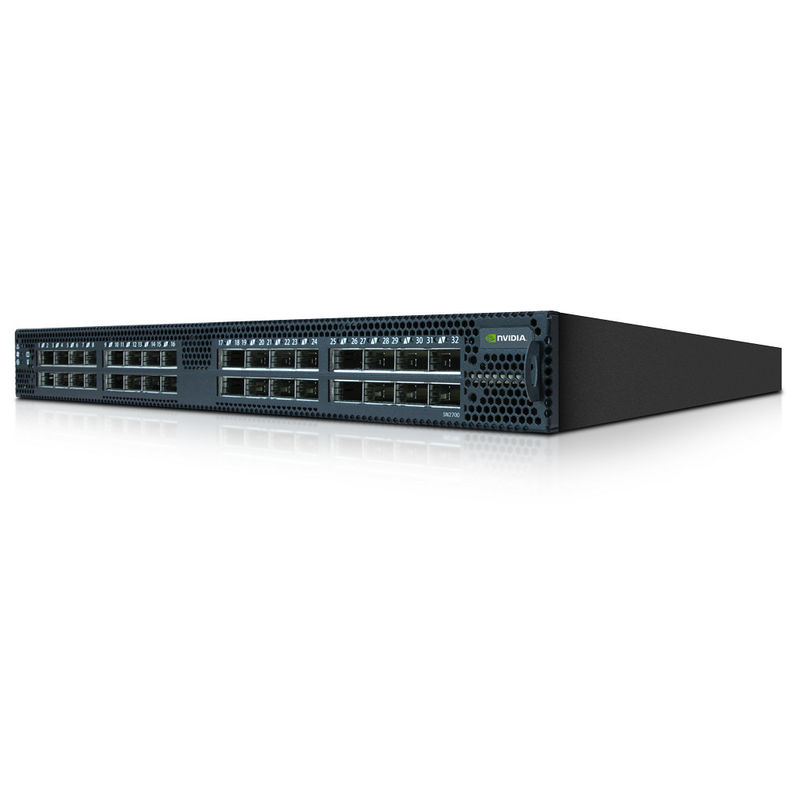

MSN3700-CS2F là một công tắc mạng 1U từ loạt Spectrum SN3000 của NVIDIA,cung cấp 32 cổng kết nối 100GbE với tính linh hoạt để chia các cổng cho các kết nối máy chủ 10/25GbEĐược xây dựng trên kiến trúc Spectrum-2 ASIC, công tắc Ethernet mở này cung cấp 6.4Tb / s thông lượng không chặn, làm cho nó trở thành một giải pháp lý tưởng cho các triển khai trung tâm dữ liệu hiện đại.Với hỗ trợ cho nhiều hệ điều hành bao gồm NVIDIA Onyx, bộ chuyển đổi mạng này cung cấp tính linh hoạt và hiệu suất vô song cho môi trường điện toán đám mây, doanh nghiệp và hiệu suất cao.

2Các đặc điểm chính

• 32 cổng QSFP28 hỗ trợ tốc độ 100GbE, 50GbE, 40GbE và 25GbE
• Khả năng chia cổng để hỗ trợ tối đa 128 x 10/25GbE kết nối
• 6.4Tb / s công suất chuyển mạch với 4,76 tỷ gói mỗi giây tốc độ chuyển tiếp
• Chuyển đổi cắt ngang với độ trễ liên tục 425ns
• Bộ đệm gói được chia sẻ đầy đủ 42MB để hấp thụ bùng nổ
• Các nguồn cấp điện có thể đổi nóng (AC) với N + 1 fan redundancy
• Được cài đặt sẵn với hệ điều hành mạng NVIDIA Onyx

3Công nghệ tiên tiến

Dòng SN3000 kết hợp Spectrum-2 ASIC của NVIDIA với hỗ trợ cho:

• RoCE (RDMA trên Converged Ethernet) cho kết nối mạng trực tiếp GPU
• VXLAN định tuyến và cầu nối với gia tốc phần cứng
• Kỹ thuật đo từ xa tiên tiến với công nghệ What Just Happened (WJH)
• Điện đo trong băng tần mạng (INT) để theo dõi thời gian thực
• Các đường ống có thể lập trình với kiểm tra gói sâu (tối đa 512 byte)
• Tiêu chuẩn Ethernet mở bao gồm ONIE cho tính linh hoạt của hệ điều hành mạng

4. Kiến trúc hoạt động

MSN3700-CS2F sử dụng kiến trúc bộ đệm gói được chia sẻ đầy đủ phân bổ bộ nhớ năng động trên tất cả các cổng, đảm bảo phân phối băng thông công bằng và ngăn chặn chặn đầu dòng.Chuyển đổi hoạt động trong chế độ cắt qua, chuyển tiếp các gói ngay sau khi tiêu đề được xử lý mà không lưu trữ toàn bộ khung hình. Cách tiếp cận này giảm thiểu độ trễ trong khi duy trì hiệu suất tốc độ dòng.Spectrum-2 ASIC xử lý các gói trong một lần đi qua, ngay cả cho các hoạt động phức tạp như định tuyến VXLAN và dịch địa chỉ mạng.

5. Các kịch bản triển khai

• Lớp xương sống trung tâm dữ liệu hỗ trợ kết nối vải 100GbE
• Chuyển đổi lá mật độ cao cho kết nối máy chủ 25GbE
• Mạng lưới cụm AI / ML với hỗ trợ RoCE cho NVIDIA GPUDirect
• Cơ sở hạ tầng đám mây với các mạng phủ trên VXLAN
• Các loại vải lưu trữ với hỗ trợ NVMe trên vải (NVMe-oF)
• Mạng giao dịch tài chính đòi hỏi độ trễ thấp và thông lượng cao

6Các thông số kỹ thuật

7Ưu điểm cạnh tranh

• Mật độ cảng hàng đầu trong ngành trong yếu tố hình dạng 1U
• Bộ đệm gói được chia sẻ đầy đủ đảm bảo phân bổ băng thông công bằng
• Khả năng đo từ xa tiên tiến giảm thời gian trung bình để giải quyết
• Thiết kế Ethernet mở ngăn chặn khóa nhà cung cấp
• Vô cùng quy mô VXLAN với 10 lần nhiều đường hầm hơn các đối thủ cạnh tranh
• Tốc độ cổng linh hoạt từ 1GbE đến 100GbE sử dụng cáp thoát
• Hỗ trợ RoCE toàn diện cho khối lượng công việc trực tiếp của GPU

8Dịch vụ và hỗ trợ

MSN3700-CS2F đi kèm với bảo hành phần cứng giới hạn 1 năm tiêu chuẩn với 14 ngày làm việc. Dịch vụ hỗ trợ cao cấp tùy chọn bao gồm thay thế trước ngày làm việc tiếp theo,4 giờ điều động kỹ thuật viên, và hỗ trợ kỹ thuật từ xa. NVIDIA cung cấp các dịch vụ chuyên nghiệp để thiết kế, triển khai và tối ưu hóa cơ sở hạ tầng mạng.

9Các câu hỏi thường gặp

Q: Có thể chuyển đổi này được sử dụng với các hệ điều hành mạng khác?
Đáp: Có, trong khi được cài đặt sẵn với NVIDIA Onyx, công tắc hỗ trợ bất kỳ hệ điều hành mạng tương thích với ONIE bao gồm Cumulus Linux và SONIC.

Q: Những loại máy thu và cáp nào được hỗ trợ?
A: Chuyển đổi hỗ trợ một loạt các bộ thu DAC, AOC và sợi bao gồm 100GbE SR4, LR4, CWDM4 và quang học PSM4.

Hỏi: Chuyển đổi có phù hợp với việc triển khai RoCE không?
A: Vâng, ASIC Spectrum-2 cung cấp hỗ trợ RoCE mạnh mẽ với các tính năng kiểm soát tắc nghẽn và cô lập giao thông.

Hỏi: Tiêu thụ năng lượng của công tắc là bao nhiêu?
A: Tiêu thụ điện thông thường là 300W với tiêu thụ tối đa 400W tùy thuộc vào cấu hình cổng và sử dụng.

10. Bản ghi chú về cài đặt và hoạt động

• Đảm bảo khoảng trống đầy đủ cho luồng không khí xung quanh công tắc
• Kiểm tra khả năng tương thích của máy thu và cáp trước khi triển khai
• Hoạt động trong điều kiện môi trường được chỉ định (0 °C đến 40 °C, độ ẩm 5-85%)
• Thực hiện các biện pháp phòng ngừa ESD thích hợp trong quá trình lắp đặt
• Phù hợp với các tiêu chuẩn an toàn bao gồm CB, CE, cTUVus và CU
• Phù hợp EMC bao gồm chứng nhận FCC, ICES, RCM và VCCI
