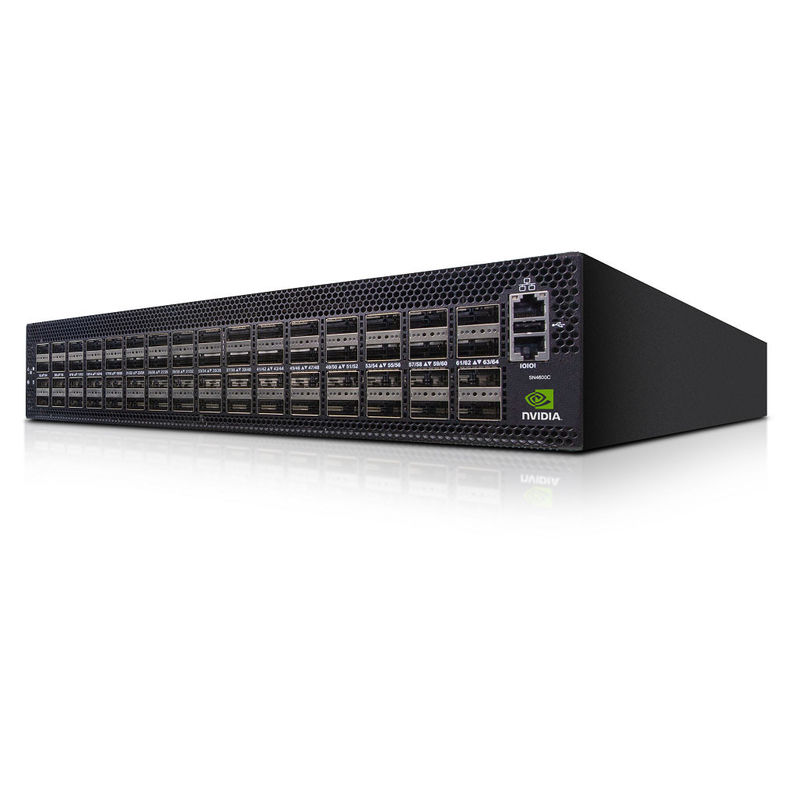

Bộ chuyển mạch trung tâm dữ liệu NVIDIA Spectrum MSN4600-CS2F 100GbE

1. Tổng quan sản phẩm MSN4600-CS2F

MSN4600-CS2F là một bộ chuyển mạch Ethernet mở hiệu suất caoĐáp: Thiết kế Ethernet mở loại bỏ khóa nhà cung cấp, mang lại sự linh hoạt hơn và thường cung cấp hiệu quả chi phí tốt hơn so với các giải pháp độc quyền.SN 20009. Câu hỏi thường gặp2. Các đặc điểm chính

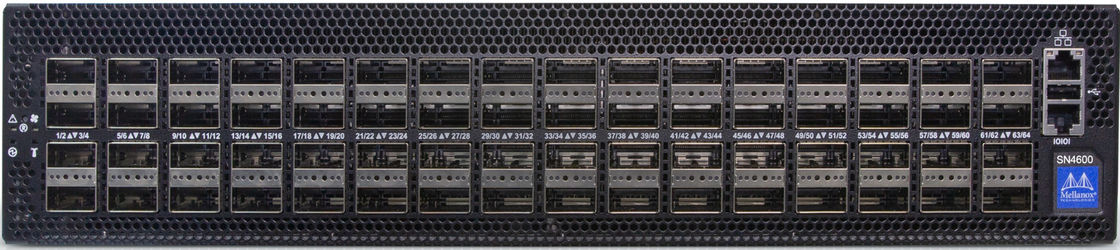

64 cổng QSFP28 hỗ trợ tốc độ 10/25/40/50/100GbE

• Khả năng chuyển mạch hai chiều 6,4 Tb/s
• Bộ đệm gói được chia sẻ đầy đủ 64 MB
• Gia tốc phần cứng từ xa với WJH (Điều gì vừa xảy ra?)
• Hỗ trợ nhiều tùy chọn NOS bao gồm Cumulus Linux và ONIE
• Nguồn điện và quạt có thể thay thế nóng để có độ khả dụng cao
• Kiến trúc Ethernet mở để giảm khóa nhà cung cấp
• 3. Công nghệ cốt lõi

MSN4600-CS2F tận dụng ASIC Spectrum-3 của NVIDIA, kết hợp các công nghệ tiên tiến bao gồm:

Định tuyến và bắc cầu VXLAN với xử lý một lần

• Hỗ trợ RoCE (RDMA qua Ethernet hội tụ) cho các ứng dụng có độ trễ thấp
• Đường ống có thể lập trình với kiểm tra gói tin sâu (tối đa 512 byte)
• Từ xa mạng trong băng (INT) và từ xa luồng
• 512K bộ đếm luồng và biểu đồ gia tốc phần cứng
• Hỗ trợ ECMP (128 chiều) và LAG đa khung
• 4. Nguyên tắc hoạt động

Bộ chuyển mạch

hoạt động trên kiến trúc chuyển mạch cắt xuyên, giảm thiểu độ trễ trong khi vẫn duy trì hiệu suất tốc độ đường truyền. ASIC Spectrum-3 xử lý các gói thông qua kiến trúc bộ đệm được chia sẻ đầy đủ, đảm bảo phân bổ băng thông công bằng và ngăn chặn tình trạng chặn đầu hàng. Bộ chuyển mạch hỗ trợ cả chuyển tiếp lớp 2 và lớp 3, với các tính năng nâng cao được triển khai trong phần cứng để có hiệu suất tối ưu. Thiết kế Ethernet mở cho phép người vận hành chọn hệ điều hành mạng của họ, chạy trên CPU x86 của bộ chuyển mạch và giao tiếp với ASIC thông qua các trình điều khiển tiêu chuẩn hóa.Đáp: Thiết kế Ethernet mở loại bỏ khóa nhà cung cấp, mang lại sự linh hoạt hơn và thường cung cấp hiệu quả chi phí tốt hơn so với các giải pháp độc quyền.MSN4600-CS2F lý tưởng cho:

Kiến trúc spine và leaf trung tâm dữ liệu

Cơ sở hạ tầng đám mây và trung tâm dữ liệu siêu quy mô

• Cụm điện toán hiệu năng cao
• Khối lượng công việc AI và học máy
• Mạng khu vực lưu trữ (SAN) và cơ sở hạ tầng siêu hội tụ
• Dịch vụ tài chính và môi trường giao dịch tần suất cao
• 6. Thông số kỹ thuật
• Thông số

Thông số kỹ thuật

Tính linh hoạt giao thức đầy đủ với kiến trúc Ethernet mở

• Khả năng từ xa nâng cao để khắc phục sự cố nhanh chóng
• Độ trễ thấp nhất quán trên tất cả tốc độ cổng
• Thiết kế hướng đến tương lai hỗ trợ các giao thức và tốc độ mới nổi
• Hỗ trợ RoCE toàn diện cho các ứng dụng GPU-direct
• Độ tin cậy đã được chứng minh trong môi trường trung tâm dữ liệu đòi hỏi khắt khe
• 8. Dịch vụ & Hỗ trợ
• Tất cả các bộ chuyển mạch NVIDIA Spectrum đều bao gồm bảo hành phần cứng có giới hạn 1 năm với thời gian sửa chữa là 14 ngày làm việc. Các cải tiến dịch vụ tùy chọn bao gồm thay thế trước một ngày làm việc tiếp theo và điều phối kỹ thuật viên trong 4 giờ. Nhóm kỹ thuật của chúng tôi cung cấp dịch vụ tư vấn và hỗ trợ 24/7, đảm bảo thời gian ngừng hoạt động tối thiểu và hiệu suất tối ưu của cơ sở hạ tầng

bộ chuyển mạch

của bạn. Dòng Đáp: Thiết kế Ethernet mở loại bỏ khóa nhà cung cấp, mang lại sự linh hoạt hơn và thường cung cấp hiệu quả chi phí tốt hơn so với các giải pháp độc quyền. được hỗ trợ bởi mạng lưới hỗ trợ toàn cầu của chúng tôi với chuyên môn về kết nối mạng trung tâm dữ liệu.9. Câu hỏi thường gặpHỏi: Những hệ điều hành mạng nào được hỗ trợ trên MSN4600-CS2F?

Đáp: Bộ chuyển mạch hỗ trợ NVIDIA Onyx (được cài đặt sẵn), Cumulus Linux, SONiC và bất kỳ NOS tương thích ONIE nào.

Hỏi: Các cổng 100GbE có thể được chia thành tốc độ thấp hơn không?
Đáp: Có, mỗi cổng QSFP28 có thể được chia thành cấu hình 4x10G, 4x25G hoặc 2x50G bằng cách sử dụng cáp breakout thích hợp.

Hỏi: Mức tiêu thụ điện năng của bộ chuyển mạch này là bao nhiêu?
Đáp: Mức tiêu thụ điện năng điển hình là 450W với cả hai nguồn điện hoạt động, thay đổi tùy theo mức sử dụng cổng và bộ thu phát.

Hỏi: Bộ chuyển mạch này có hỗ trợ nguồn điện dự phòng không?
Đáp: Có, nó bao gồm hai nguồn điện có thể thay thế nóng với khả năng dự phòng 1+1.

Hỏi: Điều gì làm cho
bộ chuyển mạch

này khác với các tùy chọn truyền thống?Đáp: Thiết kế Ethernet mở loại bỏ khóa nhà cung cấp, mang lại sự linh hoạt hơn và thường cung cấp hiệu quả chi phí tốt hơn so với các giải pháp độc quyền.10. Các biện pháp phòng ngừa quan trọng
Đảm bảo khoảng trống đủ để luồng không khí xung quanh bộ chuyển mạch (tối thiểu 3 inch phía trước và phía sau)

Xác minh khả năng tương thích của bộ thu phát và cáp trước khi triển khai

• Tuân theo các biện pháp phòng ngừa phóng tĩnh điện (ESD) trong quá trình cài đặt
• Duy trì nhiệt độ hoạt động từ 0°C đến 40°C và độ ẩm từ 5% đến 85%
• Đảm bảo nối đất thích hợp của giá đỡ và thiết bị
• Chỉ sử dụng quang học và cáp đủ tiêu chuẩn của NVIDIA để đảm bảo hiệu suất
• Tuân thủ các tiêu chuẩn an toàn: CB, CE, cTUVus, CU; Tiêu chuẩn EMC: CE, ICES, FCC, RCM, VCCI
