NVIDIA Spectrum SN3000 Series Switch - MSN3420-CB2F

1. Tổng quan sản phẩm

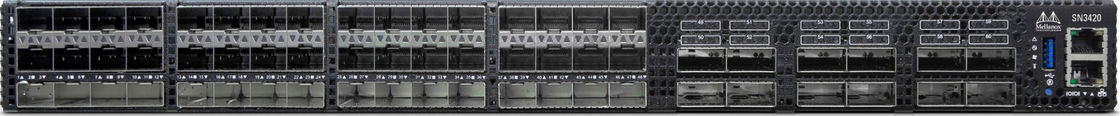

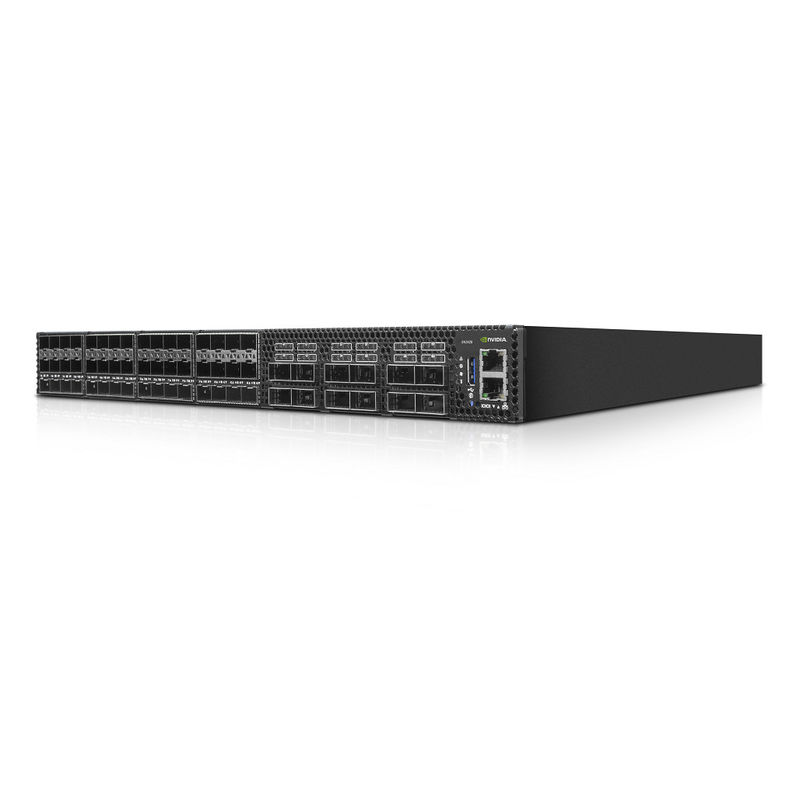

MSN3420-CB2F là một hiệu suất cao, mở EthernetChuyển đổi mạngtừ NVIDIA SpectrumSN3000Nó có 48 cổng 10/25GbE SFP28 và 12 cổng lên đến 100GbE QSFP28, cung cấp tổng thông lượng 4.8 Tb/sĐược hỗ trợ bởi Spectrum-2 ASIC, nó đảm bảo độ trễ thấp nhất quán, đo từ xa tiên tiến và hỗ trợ nhiều hệ điều hành mạng mở,làm cho nó trở thành một giải pháp đa năng và chắc chắn trong tương lai cho đám mây, doanh nghiệp, và môi trường máy tính hiệu suất cao.

2Các đặc điểm chính

• 48 x SFP28 (10/25GbE) + 12 x QSFP28 (40/100GbE) cổng
• Thông lượng: 4.8 Tb/s.
• Độ trễ cắt ngang: 425 ns
• 42 MB bộ đệm gói được chia sẻ đầy đủ
• Hỗ trợ cho Cumulus Linux, NVIDIA Onyx và OS tương thích với ONIE
• Máy tính tăng tốc đo từ xa (WJH, INT, streaming)

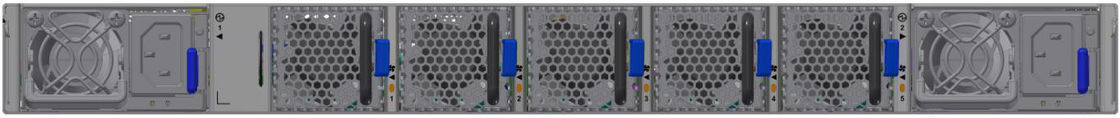

• Các nguồn điện và quạt có dòng không khí đảo ngược có thể đổi nóng

3Các công nghệ cốt lõi

CácSN3000loạt tận dụng NVIDIA Spectrum-2 ASIC, cho phép các tính năng tiên tiến như:

• Đường dẫn và nối cầu VXLAN
• RoCE (RDMA trên Converged Ethernet) cho NVMe-oF và khối lượng công việc AI
• IPv6 Segment Routing
• Hỗ trợ NAT trên quy mô đám mây
• Các đường ống có thể lập trình với kiểm tra gói sâu (lên đến 512B)
• An ninh dựa trên phần cứng với boot an toàn (trong một số mô hình)

4Nguyên tắc làm việc

MSN3420-CB2F hoạt động như một lá tốc độ cao hoặc ToRChuyển đổi mạng, sử dụng Spectrum-2 ASIC để xử lý gói tin trong chế độ cắt qua để tối thiểu độ trễ. Nó hỗ trợ chuyển tiếp lớp 2 và lớp 3, mạng chồng VXLAN,và cơ chế chất lượng dịch vụ tiên tiến (QoS). Bộ đệm gói được chia sẻ đầy đủ đảm bảo phân bổ băng thông công bằng và ngăn chặn tắc nghẽn, làm cho nó lý tưởng cho các ứng dụng bùng nổ và thông lượng cao như AI, học máy,và mạng lưu trữ.

5Ứng dụng & Sử dụng

• Data Center Leaf/ToR Switching
• Công nghệ đám mây và cơ sở hạ tầng siêu hội tụ (HCI)
• Máy tính hiệu suất cao (HPC) và các cụm AI
• Vải lưu trữ (NVMe-oF, iSCSI)
• Khuôn viên doanh nghiệp và mạng lưới cốt lõi
• Media and Entertainment Workflows Các phương tiện truyền thông và giải trí

6Các thông số kỹ thuật

7. Ưu điểm & Điểm bán hàng

• Hiệu suất vượt trội với Spectrum-2 ASIC và thiết kế độ trễ thấp
• Hỗ trợ mạng mở tránh khóa nhà cung cấp
• Telemetry phong phú để theo dõi và khắc phục sự cố thời gian thực
• mật độ cổng cao với hỗ trợ tốc độ linh hoạt từ 1G đến 100G
• Thiết kế phần cứng mạnh mẽ với năng lượng và làm mát dư thừa
• Lý tưởng cho các ứng dụng dựa trên RoCE và GPUDirect

8Dịch vụ và hỗ trợ

Tất cả NVIDIASN3000Chuyển đổi hàng loạt đi kèm với bảo hành phần cứng giới hạn 1 năm. Các nâng cấp dịch vụ tùy chọn bao gồm thay thế trước ngày làm việc tiếp theo và chuyển giao kỹ thuật 4 giờ.NVIDIA cũng cung cấp các dịch vụ chuyên nghiệp để cài đặt, cấu hình, và giám sát từ xa.Chuyển đổi mạngđược hỗ trợ bởi một mạng lưới hỗ trợ toàn cầu và các tài nguyên trực tuyến toàn diện.

9Câu hỏi thường gặp (FAQ)

Q: Các hệ điều hành nào được hỗ trợ trên MSN3420-CB2F?
A: Nó hỗ trợ NVIDIA Onyx (được cài đặt sẵn), Cumulus Linux và bất kỳ NOS tương thích với ONIE nào.

Q: Các cổng QSFP28 có thể được chia thành các kết nối tốc độ thấp hơn không?
A: Có, mỗi cổng 100GbE QSFP28 có thể được chia thành 4x 25GbE hoặc 2x 50GbE kết nối bằng cáp đột phá.

Hỏi: Chuyển đổi này có phù hợp với NVMe trên Fabrics (NVMe-oF) không?
Đáp: Có, nó hỗ trợ RoCEv2 cho việc triển khai NVMe-oF độ trễ thấp.

Q: Chi tiêu điện là bao nhiêu?
A: Tiêu thụ điện thông thường dưới 300W; giá trị chính xác phụ thuộc vào cấu hình và sử dụng.

10Các biện pháp phòng ngừa

• Đảm bảo các bộ thu và cáp tương thích được sử dụng theo ma trận tương thích NVIDIA.
• Nhiệt độ hoạt động: 0 °C đến 40 °C; độ ẩm: 5% đến 85% không ngưng tụ.
• Phù hợp với các tiêu chuẩn an toàn: CE, FCC, RoHS, và những người khác.
• Sử dụng bảo vệ ESD trong quá trình lắp đặt và xử lý.
• Kiểm tra hướng lưu lượng không khí (P2C hoặc C2P) phù hợp với thiết kế làm mát trung tâm dữ liệu.
