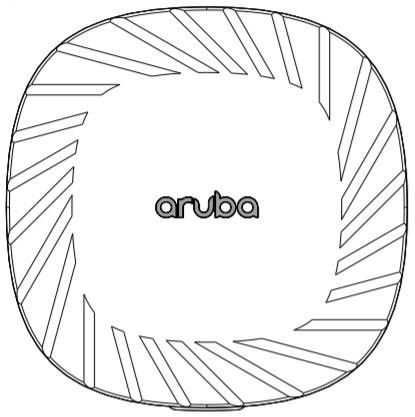

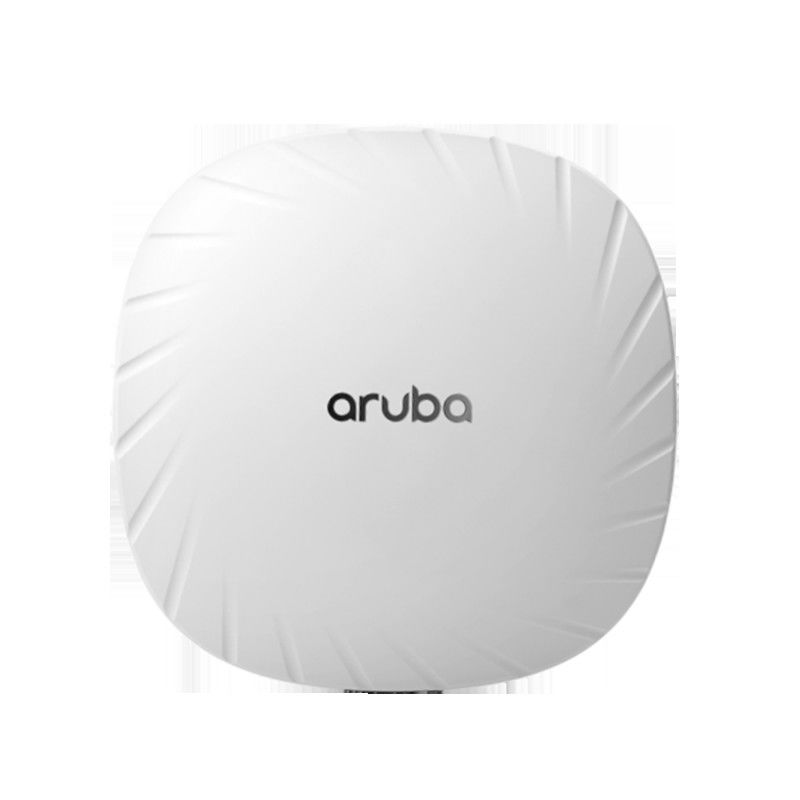

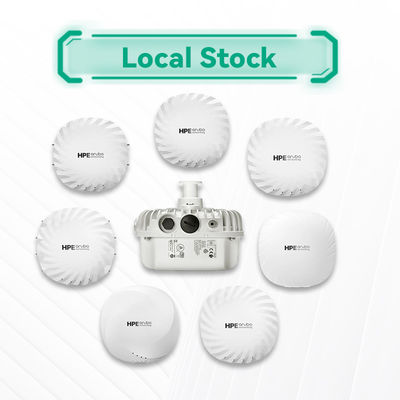

Dual Radio 510 Series Campus AP 515 Aruba Wifi 6 802.11ax Ăng-ten bên trong Hợp nhất AP

Aruba Wi-Fi 6 điểm truy cập cung cấp hiệu suất cao
kết nối cho bất kỳ tổ chức nào đang phát triển
số lượng yêu cầu về IoT và tính di động.Với sự kết hợp
tốc độ dữ liệu tối đa lên tới 2,69Gbps, chúng mang lại tốc độ và
độ tin cậy cần thiết cho bất kỳ môi trường doanh nghiệp.

biến thể phần cứng
• AP-514: Các mẫu ăng-ten ngoài
• AP-515: Các mẫu ăng-ten bên trong
Thông số kỹ thuật đài Wi-Fi
• Loại AP: Trong nhà, radio kép, 5GHz 802.11ax 4x4 MIMO và
2.4GHz 802.11ax 2x2 MIMO
• Đài 5GHz:
- Bốn luồng không gian Người dùng đơn (SU) MIMO cho tối đa
Tốc độ dữ liệu không dây 4,8Gbps cho từng 4SS HE160
Thiết bị khách 802.11ax (tối đa)
- Hai luồng không gian Một người dùng (SU) MIMO cho tối đa
Tốc độ dữ liệu không dây 1,2Gbps cho từng 2SS HE80
Thiết bị khách 802.11ax (điển hình)
- Bốn luồng không gian Đa người dùng (MU) MIMO cho tối đa
Tốc độ dữ liệu không dây 4,8Gbps lên đến bốn 1SS hoặc hai 2SS
Thiết bị khách hỗ trợ HE160 802.11ax DL-MU-MIMO
đồng thời (tối đa)
- Bốn luồng không gian Đa người dùng (MU) MIMO cho tối đa
Tốc độ dữ liệu không dây 2.4Gbps lên đến bốn 1SS hoặc hai 2SS
Thiết bị khách hỗ trợ HE80 802.11ax DL-MU-MIMO
đồng thời (điển hình)
• Đài 2.4GHz:
- Hai luồng không gian Một người dùng (SU) MIMO cho tối đa
Tốc độ dữ liệu không dây 574Mbps tới máy khách 2SS HE40 802.11ax
thiết bị (tối đa)
- Hai luồng không gian Một người dùng (SU) MIMO cho tối đa
Tốc độ dữ liệu không dây 287Mbps tới máy khách 2SS HE20 802.11ax
thiết bị (điển hình)
• Hỗ trợ tối đa 512 thiết bị khách được liên kết trên mỗi đài,
và tối đa 16 BSSID trên mỗi đài
• Các băng tần được hỗ trợ (theo quốc gia cụ thể
hạn chế áp dụng):
- 2.400 đến 2.4835GHz ISM
- 5.150 đến 5.250GHz U-NII-1
- 5.250 đến 5.350GHz U-NII-2A
- 5.470 đến 5.725GHz U-NII-2C
- 5.725 đến 5.850GHz U-NII-3/ISM
- 5.850 đến 5.895GHz U-NII-4
• Các kênh khả dụng: Phụ thuộc vào cấu hình
miền quy định
• Lựa chọn tần số động (DFS) tối ưu hóa việc sử dụng
phổ RF có sẵn
- Bao gồm Zero-Wait DFS (ZWDFS) để tăng tốc kênh
thay đổi
• Các công nghệ vô tuyến được hỗ trợ:
- 802.11b: Trải phổ chuỗi trực tiếp (DSSS)
- 802.11a/g/n/ac: Phân tần trực giao
ghép kênh (OFDM)
- 802.11ax: Bội số phân chia theo tần số trực giao
truy cập (OFDMA) với tối đa 16 đơn vị tài nguyên (cho một
kênh 80MHz)
• Các loại điều chế được hỗ trợ:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(phần mở rộng độc quyền)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (phần mở rộng độc quyền)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
Hỗ trợ thông lượng cao (HT) 1024-QAM802.11n:
HT20/40
• Hỗ trợ thông lượng rất cao (VHT) 802.11ac:
VHT20/40/80/160
• Hỗ trợ hiệu suất cao (HE) 802.11ax: HE20/40/80/160
• Tốc độ dữ liệu được hỗ trợ (Mbps):
- 802.11b: 1, 2, 5.5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 đến 300 (MCS0 đến MCS15, HT20
đến HT40)
- 802.11n (5GHz): 6,5 đến 600 (MCS0 đến MVC31, HT20
đến HT40)
- 802.11ac: 6,5 đến 3,467 (MCS0 đến MCS9, NSS = 1 đến 4,
VHT20 đến VHT160)
- 802.11ax (2.4GHz): 3,6 đến 574 (MCS0 đến MCS11, NSS = 1
đến 2, HE20 đến HE40)
- 802.11ax (5GHz): 3,6 đến 4,803 (MCS0 đến MCS11, NSS = 1
đến 4, HE20 đến HE160)
• Tập hợp gói 802.11n/ac/ax: A-MPDU, A-MSDU
• Công suất phát: Có thể định cấu hình với gia số 0,5 dBm
• Công suất phát tối đa (tổng, tổng dẫn)
(giới hạn bởi các yêu cầu quy định của địa phương):
- Băng tần 2,4 GHz: +21 dBm (18dBm mỗi chuỗi)
- Băng tần 5 GHz: +24 dBm (18 dBm mỗi chuỗi)
- Lưu ý: mức công suất phát dẫn loại trừ anten
nhận được.Để có tổng công suất phát (EIRP), hãy thêm độ lợi của ăng-ten.
• Cùng tồn tại tế bào tiên tiến (ACC) giảm thiểu tác động
nhiễu từ mạng di động
• Kết hợp tỷ lệ tối đa (MRC) để cải thiện
hiệu suất máy thu
• Đa dạng trễ/chuyển đổi theo chu kỳ (CDD/CSD) để cải thiện
hiệu suất RF đường xuống
• Mã hóa khối không-thời gian (STBC) để tăng phạm vi và
tiếp nhận được cải thiện
• Kiểm tra chẵn lẻ mật độ thấp (LDPC) cho lỗi hiệu quả cao
hiệu chỉnh và tăng thông lượng
• Truyền tạo chùm tia (TxBF) để tăng tín hiệu
độ tin cậy và phạm vi
• Thời gian chờ mục tiêu 802.11ax (TWT) để hỗ trợ tiêu thụ điện năng thấp
thiết bị khách
• Đo thời gian chính xác 802.11mc (FTM) cho độ chính xác
khoảng cách khác nhau
anten wifi
• AP-514: Bốn đầu nối RP-SMA (cái) cho bên ngoài
anten băng tần kép (A0 đến A3, tương ứng
với chuỗi vô tuyến từ 0 đến 3).Tổn thất nội bộ trong trường hợp xấu nhất
giữa giao diện vô tuyến và đầu nối ăng-ten bên ngoài
(do mạch song công): 1,3dB ở 2,4 GHz và 1,7 dB ở
5GHz.
• AP-515: Bốn thanh trượt băng tần kép tích hợp
ăng-ten đa hướng cho 4x4 MIMO với cực đại
mức tăng ăng-ten là 4,2dBi ở 2,4 GHz và 7,5dBi ở 5 GHz.
Ăng-ten tích hợp được tối ưu hóa cho trần ngang
hướng được gắn của AP.Góc nghiêng cho
mức tăng tối đa là khoảng 30 độ.
- Kết hợp các mẫu của từng ăng-ten của
Đài MIMO, mức tăng cực đại của hiệu quả trên mỗi ăng-ten
mẫu là 3,8dBi trong 2,4GHz và 4,6dBi trong 5GHz.

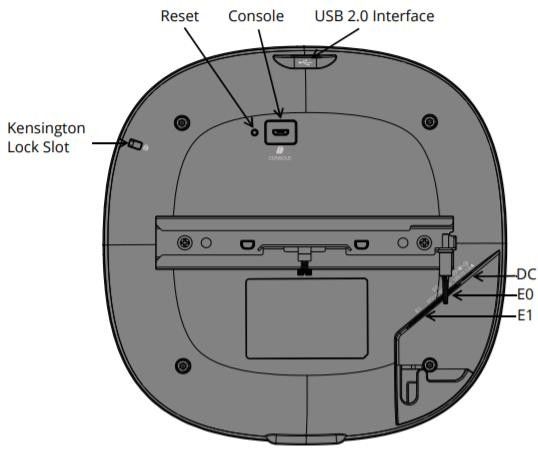

giao diện bổ sung
• E0: Cổng HPE SmartRate (RJ-45, tối đa được thương lượng
tốc độ 2,5Gbps)
- Tốc độ liên kết tự động cảm nhận (100/1000/2500BASE-T)
và MDI/MDX
- Tốc độ 2,5Gbps phù hợp với NBase-T và
Thông số kỹ thuật 802.3bz
- PoE-PD: 48Vdc (danh nghĩa) 802.3af/at/bt (loại 3 trở lên)
- Ethernet hiệu quả năng lượng 802.3az (EEE)
• E1: Giao diện mạng Ethernet 10/100/1000BASE-T (RJ-45)
- Tốc độ liên kết tự động cảm biến và MDI/MDX
- Ethernet hiệu quả năng lượng 802.3az (EEE)
• Hỗ trợ tổng hợp liên kết (LACP) giữa cả hai mạng
cổng để dự phòng và tăng công suất
• Giao diện nguồn DC: 12Vdc (danh nghĩa, +/- 5%), chấp nhận
Phích cắm hình tròn dương ở giữa 2.1mm/5.5mm với
chiều dài 9,5mm
• Giao diện máy chủ USB 2.0 (Đầu nối loại A)
- Có khả năng cấp nguồn lên tới 1A / 5W cho thiết bị đi kèm
• Bluetooth 5 và đài Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: công suất phát lên tới 8dBm (loại 1) và
-95dBm nhận độ nhạy
- Zigbee: công suất phát lên tới 8dBm và nhận -97dBm
nhạy cảm
- Tích hợp ăng-ten đa hướng phân cực dọc
với độ nghiêng khoảng 30 độ và mức tăng cao nhất là 3,5dBi
(AP-515) hoặc 4,9dBi (AP-514)
• Bộ chỉ báo trực quan (hai đèn LED nhiều màu): dành cho Hệ thống và
trạng thái đài phát thanh
• Nút đặt lại: khôi phục cài đặt gốc, điều khiển chế độ đèn LED (bình thường/tắt)
• Giao diện bảng điều khiển nối tiếp (độc quyền, micro-B USB
giắc cắm vật lý)
• Khe bảo mật Kensington
Nguồn điện và điện năng tiêu thụ
• AP hỗ trợ nguồn DC trực tiếp và Power over
Ethernet (PoE; trên cổng E0)
• Khi có cả hai nguồn điện, nguồn DC sẽ
ưu tiên hơn PoE
• Nguồn điện được bán riêng;xem thứ tự
Phần thông tin bên dưới để biết chi tiết
• Khi được cấp nguồn DC hoặc 802.3at (lớp 4) / 802.3bt (lớp
5) PoE, AP sẽ hoạt động không hạn chế.
• Khi được cấp nguồn bởi PoE 802.3af (lớp 3) và với IPM
tính năng được bật, AP sẽ khởi động ở chế độ không hạn chế,
nhưng nó có thể áp dụng các hạn chế tùy thuộc vào ngân sách PoE
và sức mạnh thực tế.Áp dụng những hạn chế IPM nào, và trong
thứ tự nào, có thể lập trình được.
• Vận hành AP với PoE 802.3af (lớp 3 hoặc thấp hơn)
nguồn và IPM bị vô hiệu hóa không được hỗ trợ (ngoại trừ AP
dàn dựng;sẽ không có radio nào được bật).
• Công suất tiêu thụ tối đa (trường hợp xấu nhất):
- Nguồn điện một chiều: 16.0W
- Cấp nguồn PoE (802.3af, bật IPM): 13,5W
- Cấp nguồn PoE (802.3at/bt): 20.8W
- Tất cả các số trên đều không có thiết bị USB bên ngoài
kết nối.Khi tìm nguồn cung ứng toàn bộ nguồn điện 5W
đối với một thiết bị như vậy, công suất gia tăng (trường hợp xấu nhất)
mức tiêu thụ cho AP lên tới 5,7W (cấp nguồn PoE) hoặc
5,5W (cấp nguồn một chiều).
• Mức tiêu thụ điện tối đa (trường hợp xấu nhất) ở chế độ không tải:
12,6W (PoE) hoặc 9,7W (DC)
• Mức tiêu thụ điện năng tối đa (trường hợp xấu nhất) khi ngủ sâu
chế độ: 5,9W (PoE) hoặc 1,5W (DC)
Chi tiết lắp đặt
Một giá đỡ đã được cài đặt sẵn ở mặt sau của
ÁP.Giá đỡ này được sử dụng để cố định AP vào bất kỳ (đã bán
riêng) bộ dụng cụ gắn kết;xem phần Thông tin đặt hàng
bên dưới để biết chi tiết.
Thông số kỹ thuật cơ
• Kích thước/trọng lượng (AP-515; thiết bị, không bao gồm giá treo):
- 200mm (Rộng) x 200mm (Sâu) x 46mm (C)/
7,9” (Rộng) x 7,9” (D) x 1,8” (Cao)
- 810g/28.5oz
• Kích thước/trọng lượng (AP-515; vận chuyển):
- 230mm (Rộng) x 220mm (Sâu) x 72mm (C)/
9,1” (Rộng) x 8,7” (D) x 2,8” (Cao)
- 1010g/35.5oz
Thông số kỹ thuật môi trường
• Điều kiện hoạt động
- Nhiệt độ: 0C đến +50C/+32F đến +122F
- Độ ẩm: 5% đến 93% không ngưng tụ
- AP được xếp hạng toàn thể để sử dụng trong không gian xử lý không khí
- Môi trường ETS 300 019 lớp 3.2
• Điều kiện bảo quản và vận chuyển
- Nhiệt độ: -40C đến +70C/-40F đến +158F
- Độ ẩm: 5% đến 93% không ngưng tụ
- Môi trường ETS 300 019 lớp 1.2 và 2.3
độ tin cậy
Thời gian trung bình giữa các lần hỏng hóc (MTBF): 560.000 giờ (64 năm) ở +25C
Nhiệt độ hoạt động.
Tuân thủ quy định
• FCC/ISED
• Được đánh dấu CE
• Chỉ thị ĐỎ 2014/53/EU
• Chỉ thị EMC 2014/30/EU
• Chỉ thị điện áp thấp 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Chứng chỉ Đường sắt (Chỉ dành cho AP-515):
- EN 50155:2017 – Ứng dụng đường sắt
- EN 50121-1:2017 – EMC đường sắt
- EN 50121-3-2 – EMC đường sắt
- EN 50121-4:2016 – Miễn trừ đường sắt
- IEC 61373 ed2:2008 – Chấn động và rung động đường sắt
Để biết thêm thông tin quy định cụ thể theo quốc gia và
chấp thuận, vui lòng gặp đại diện Aruba của bạn.

Số mô hình quy định
• AP-514: APIN0514
• AP-515: APIN0515
chứng chỉ
• Xếp hạng toàn thể UL2043
• Liên minh Wi-Fi:
- CHỨNG NHẬN Wi-Fi a, b, g, n, ac, ax
- WPA, WPA2 và WPA3 – Doanh nghiệp với tùy chọn CNSA,
Cá nhân(SAE), Mở nâng cao (OWE)
- Đa băng tần WMM, WMM-PS, W-Fi Agile
- Điểm qua (bản phát hành 2)
- Vị trí Wi-Fi
• Bluetooth SIG
SỰ BẢO ĐẢM
Bảo hành trọn đời có giới hạn phần cứng của Aruba.
PHẦN MỀM HỆ ĐIỀU HÀNH TỐI THIỂU
PHIÊN BẢN
• ArubaOS và Aruba InstantOS 8.4.0.0 (với một số
những hạn chế).Để hoạt động không bị hạn chế, hãy sử dụng phiên bản 8.6.0.0 trở lên.
• ArubaOS 10.0.0.0
